2 Installation et mise en service

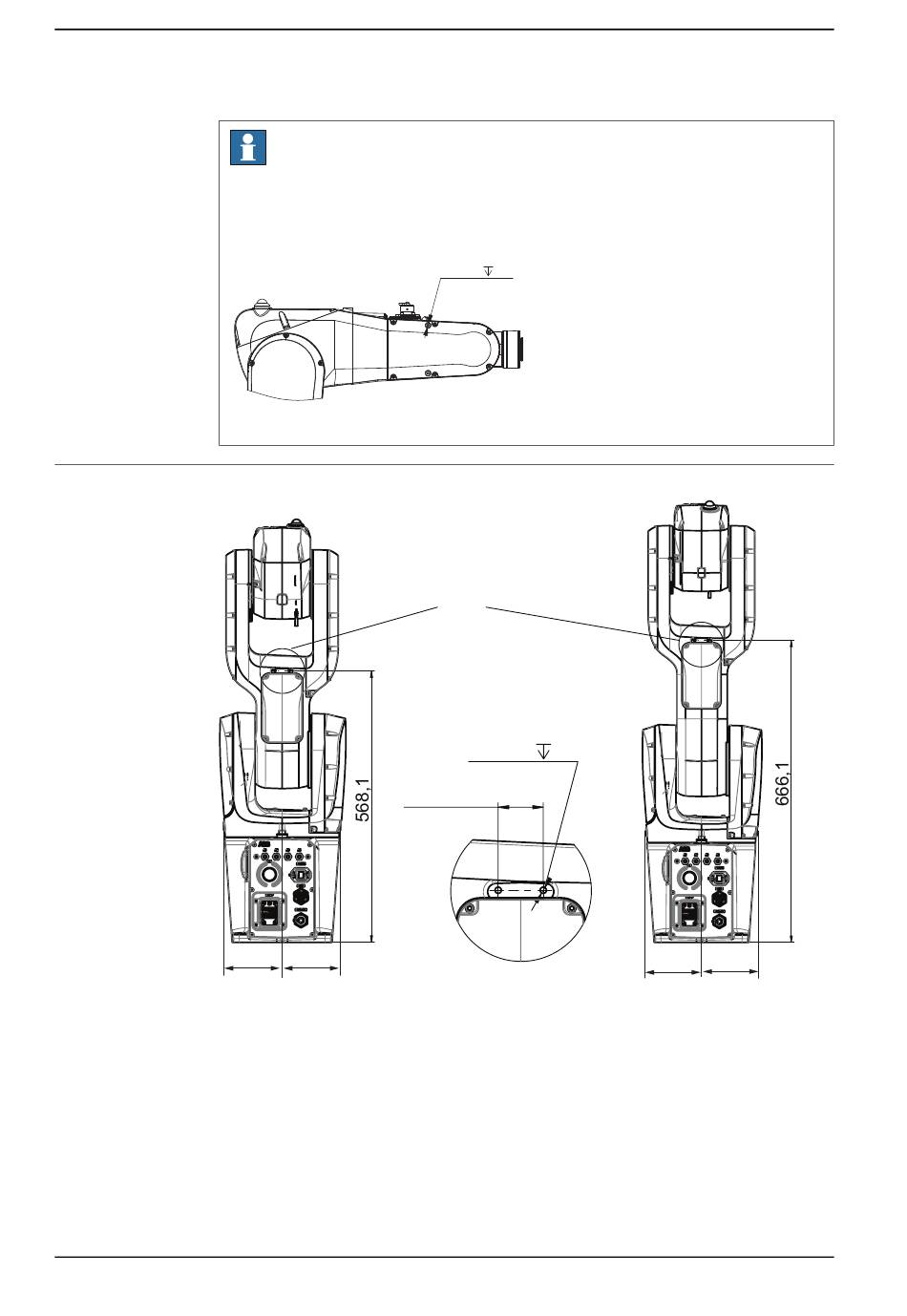

2.3.7.2 Trous pour le montage d'équipements supplémentaires
Suite
Bras inférieur
IRB 1200-7/0.7
xx1300000382
Suite page suivante
94
Remarque
Les deux trous filetés M4 représentés sur la figure suivante servent à installer
le faisceau de câblage ou les tuyaux à air des outils, plutôt qu'à monter des
équipements supplémentaires.
xx2100001280
122,5 122,5
© Copyright 2014 - 2023- ABB. Tous droits réservés.
2xM4
10
A
2 x M5
7.5
30 ±0,15
A
122,5 122,5
IRB 1200-5/0.9
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
