4 Réparation
4.5.2 Remplacement des pièces détachées du balancier (balancier, joint radial de l'axe 2)
Suite
4
5
6
7
8
Suite page suivante
644
Action

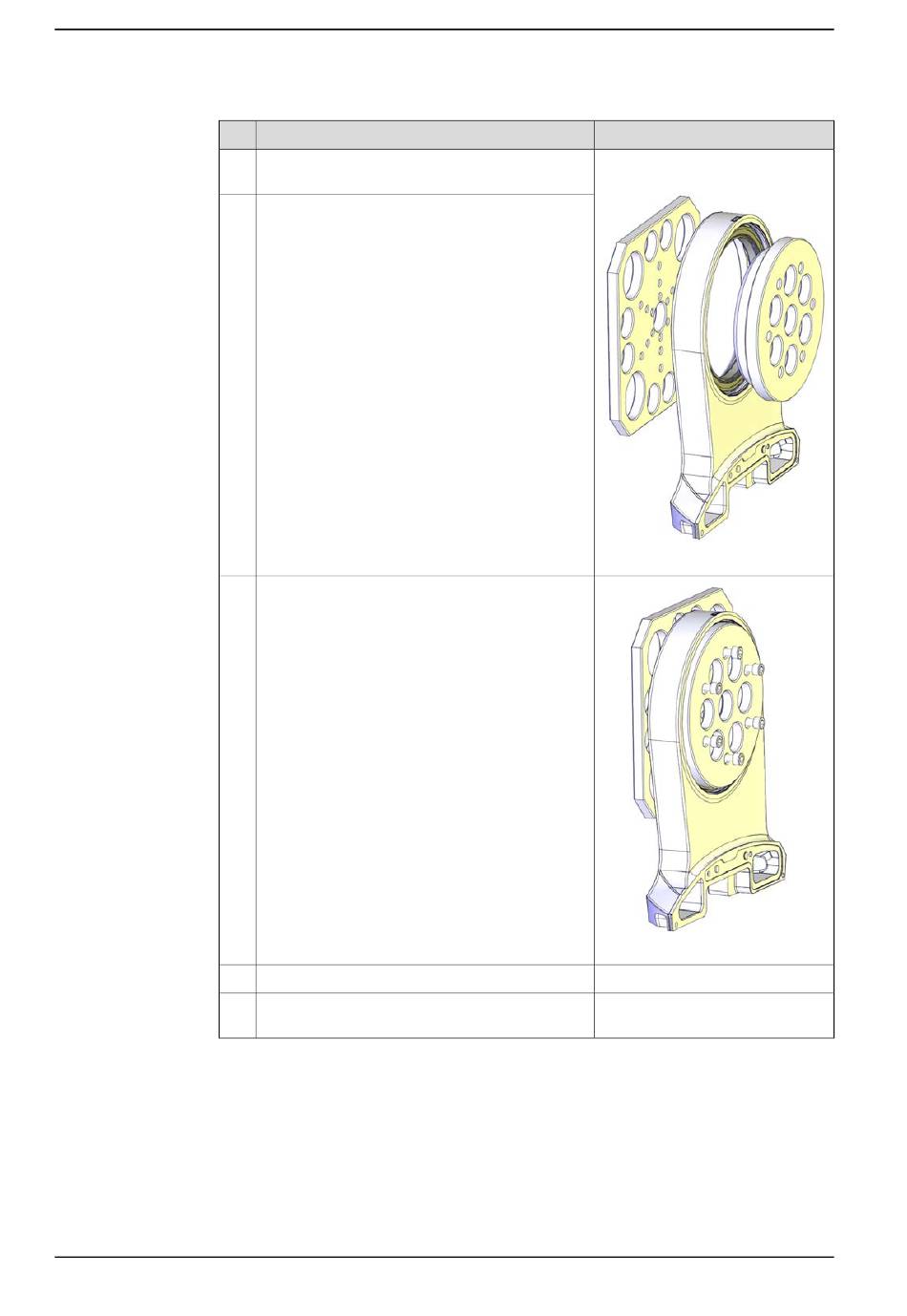

Placez la partie circulaire de l'outil de montage
du joint radial contre le joint radial.
Montez la plaque d'outil de l'autre côté du boîtier
de câbles à l'aide des six vis M6X50.
Serrez les vis, de façon progressive, pour enfon-
cer le joint.
Retirez l'outil de montage.
Vérifiez que le joint n'est pas endommagé et est
correctement installé.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Jeu d'outils de montage du joint de
l'axe 2: 3HAC049694-001
xx1400000451
xx1400000452
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
