4.5.1 Remplacement des pièces détachées de la base (base, joint radial de l'axe 1, manchon de protection)
Choix de la routine d'étalonnage
Décidez de la routine d'étalonnage à utiliser, en fonction des informations contenues
dans le tableau. En fonction de la routine choisie, une action peut être requise
avant de commencer la réparation du robot, voir le tableau.
1
Dépose des câbles
Avant de pouvoir retirer les pièces détachées de la base, vous devez retirer le
faisceau de câbles du bras supérieur et l'abaisser sur la base. Suivez les procédures
ci-dessous pour retirer les câbles afin d'accéder aux pièces détachées de la base.
Préparatifs avant le retrait des câbles
1
2
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
Action
Déterminez la routine d'étalonnage à utili-
ser pour étalonner le robot.
•
Étalonnage de référence. Les pa-
quets de câbles externes (Dress-
Pack) et les outils peuvent rester in-
stallés sur le robot.
•
Étalonnage précis. Tous les paquets
de câbles externes (DressPack) et
outils doivent être retirés du robot.
Si le robot doit être étalonné avec un
étalonnage de référence :
Trouvez les valeurs de référence précéde-
ntes de l'axe ou créez de nouvelles valeurs
de référence. Ces valeurs serviront après
la procédure de réparation, pour l'étalon-
nage du robot.
S'il n'existe aucune valeur de référence et
qu'il est impossible d'en créer une, l'étalo-
nnage de référence n'est pas possible.
Si le robot doit être étalonné avec un
étalonnage précis :
Retirez tous les paquets de câbles externes
(DressPack) et outils du robot.
Action
Déterminez la routine d'étalonnage à utiliser et
prenez les mesures appropriées avant de comme-
ncer la procédure de réparation.

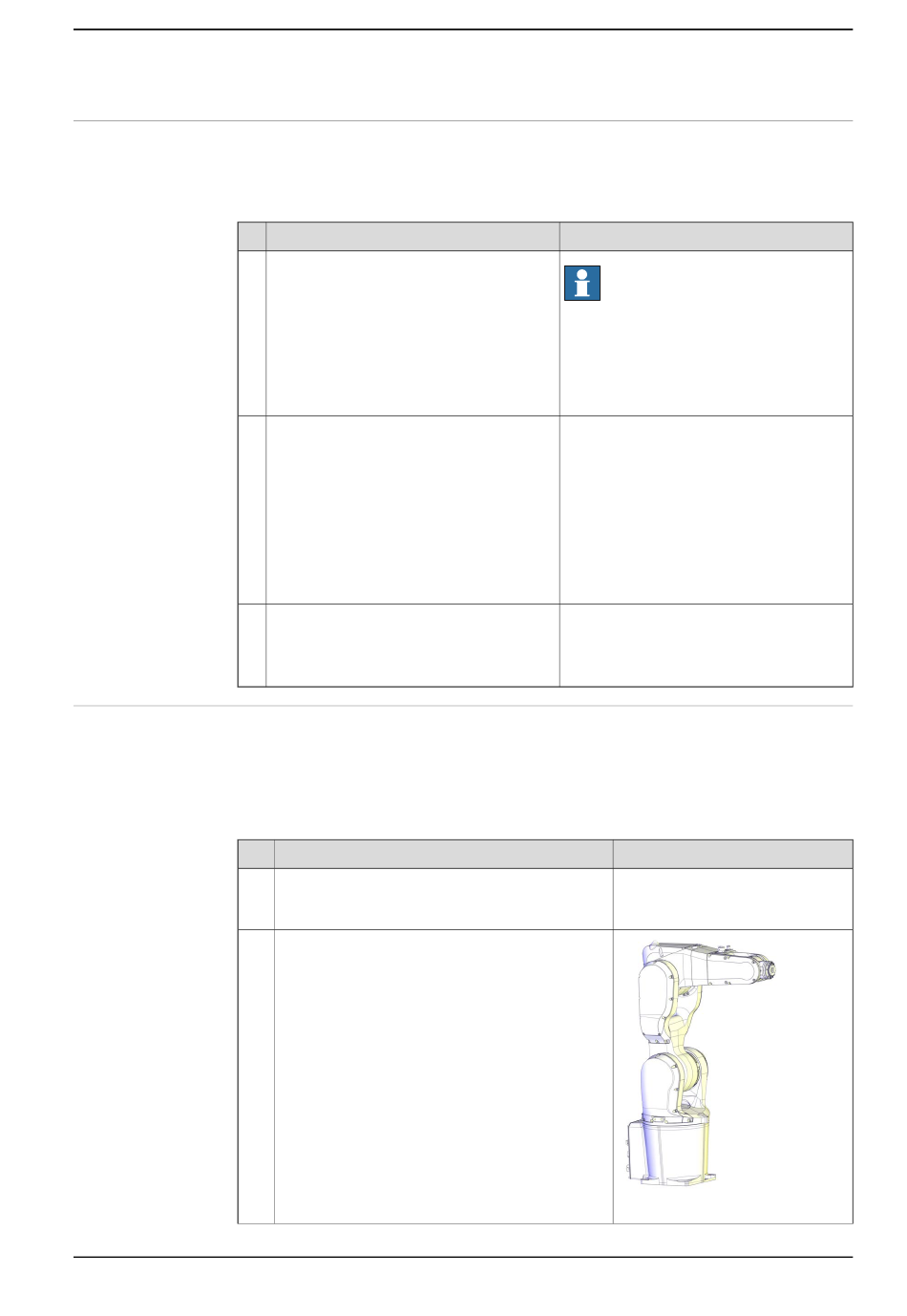

Déplacez manuellement tous les axes dans la
position zéro.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
Remarque
Remarque
L'étalonnage de l'axe 6 nécessite toujours
des outils pour retirer l'axe de la bride de
fixation (aussi pour l'étalonnage de référe-
nce) car la bride de fixation est utilisée pour
le montage de l'outil d'étalonnage.
Suivez les instructions fournies dans la
routine d'étalonnage de référence sur le
FlexPendant pour créer les valeurs de réfé-
rence.
La création de nouvelles valeurs implique
la possibilité de déplacer le robot.
Pour en savoir plus sur l'étalonnage de ré-
férence pour Axis Calibration, reportez-
vous à
Routine d'étalonnage de référence
à la page
871.
Remarque
xx1300002581
Suite page suivante
Suite
