4 Réparation
4.6.2 Remplacement du variateur de l'axe 2
Suite
3
4
Suite page suivante
696
Action
Pour les robots dotés d'une classe de
protection IP67
Pour les robots avec le type de protection
Foundry Plus
Retirez le liquide de blocage résiduel et
autres impuretés à l'aide d'un produit de
nettoyage Loctite 7063.
Appliquez le produit d'étanchéité pour
brides Loctite 574 sur les surfaces de mo-
ntage du bras inférieur.
Insérez avec soin l'ensemble du variateur.
Remarque
Faites attention à la position relative entre
le bloc connecteur du moteur et le bras in-
férieur, de sorte que le variateur soit corre-
ctement positionné à l'intérieur du bras in-
férieur.
xx1400000795

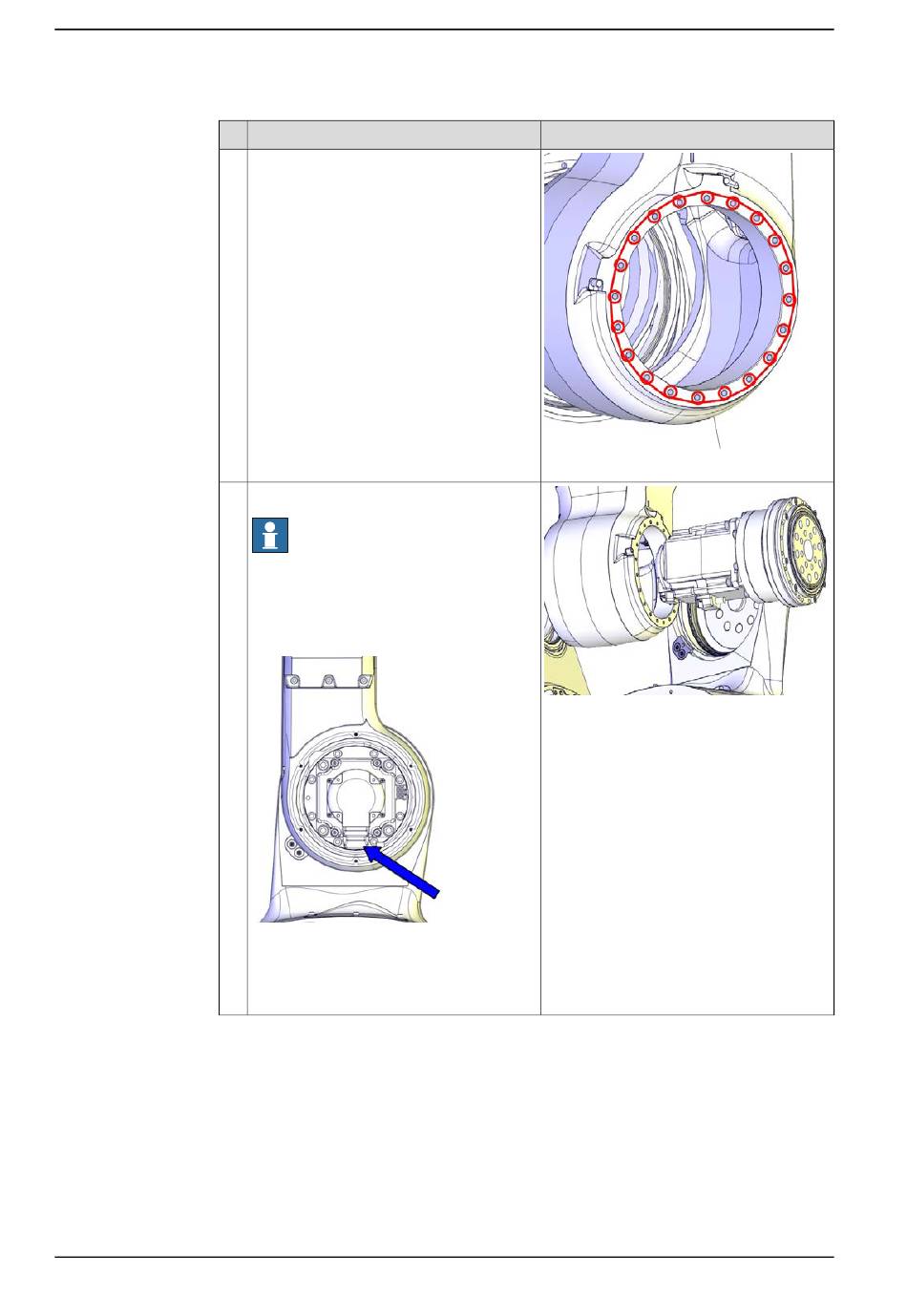

La figure présente la position du bloc co-
nnecteur du moteur lorsque l'axe 2 est en
position 0°.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
xx1400000006
xx1300002580
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
