4 Réparation
4.4.3 Remplacement des pièces détachées tubulaires
Suite
5
6

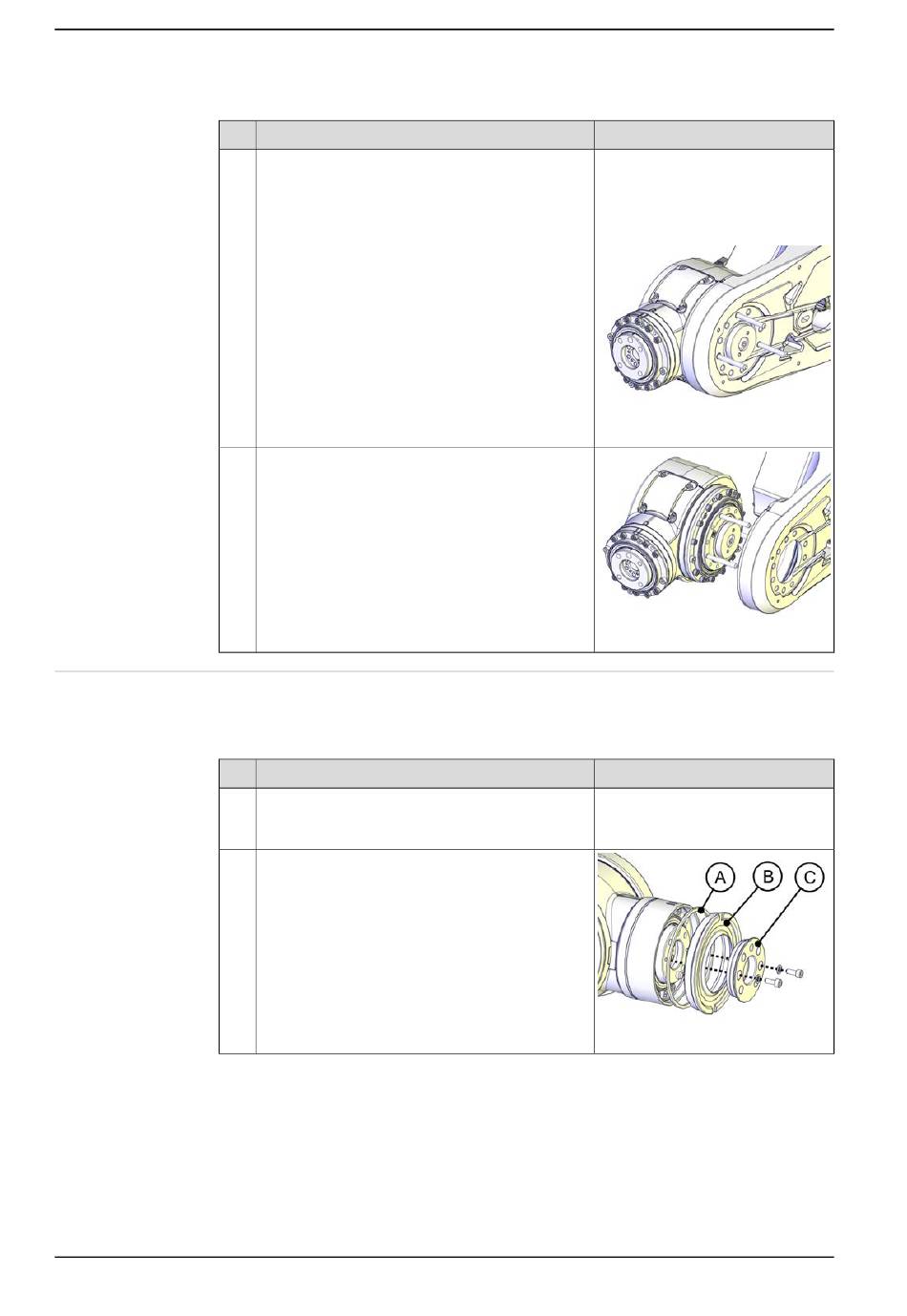

Remise en place du système tubulaire
Utilisez ces procédures pour remettre en place le système tubulaire.
Vérification du kit d'étanchéité sur la bride d'outil des robots Hygienic
1
2
Suite page suivante
426
Action
Montez les goujons de guidage sur le réducteur.
Retirez l'unité de basculement.
Action
Nettoyez les joints qui ont été ouverts, et éliminez
les particules des pièces en passant un chiffon
non pelucheux imbibé d'alcool.
Vérifiez le joint (A), l'unité de bague d'étanchéité
(B) et l'arbre inoxydable (C) sur la bride d'outil.
Remplacez-le s'il est endommagé, comme décrit
ci-dessous.
S'ils sont intacts et correctement logés, passez
au tableau de procédure suivant.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Goujon de guidage pour unité de
basculement (axe 5): 3HAC049706-
001
Utilisez toujours trois goujons de
guidage ensemble !
xx1400000775
xx1300002470
Remarque
xx2100001448
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
