3
Remise en place du joint radial de l'axe 3
Utilisez cette procédure si le joint radial de l'axe 3 doit être remonté.
1
2
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W

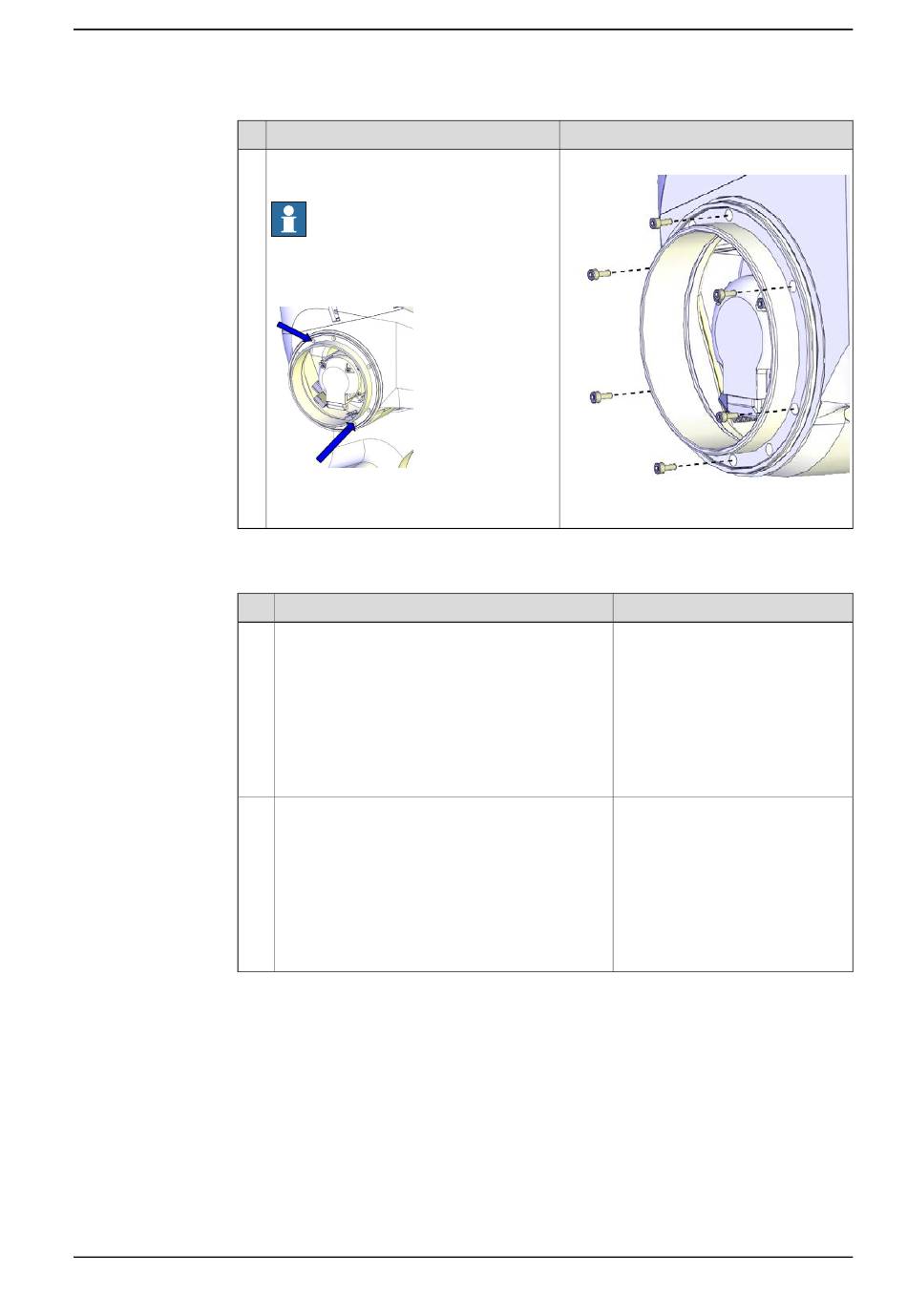

4.4.4 Remplacement du joint radial et de la bague d'étanchéité de l'axe 3
Action
Replacez la bague d'étanchéité de l'axe 3
en serrant les vis.
Remarque
Veillez à utiliser les trous de vis corrects.
Les deux trous illustrés servent uniquement
à l'extraction de la bague pendant le retrait.
xx1400000333
Action
Pour les robots avec un type de protection
Clean Room
Pour les robots avec lubrification de qualité ali-
mentaire
Pour les robots avec le type de protection Hy-
gienic
Nettoyez les joints qui ont été ouverts, et éliminez
les particules des pièces en passant un chiffon
non pelucheux imbibé d'alcool.
Pour les robots avec un type de protection
Clean Room
Pour les robots avec lubrification de qualité ali-
mentaire
Pour les robots avec le type de protection Hy-
gienic
Appliquez une légère couche de graisse sur le
joint après le remplacement du joint radial et net-
toyez après la remise en place.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
Remarque
Couple de serrage :1.5 Nm
xx1400000332
Remarque
Suite page suivante
Suite
463
