Manuel du produit - IRB 1200
3HAC046983-004 Révision: W

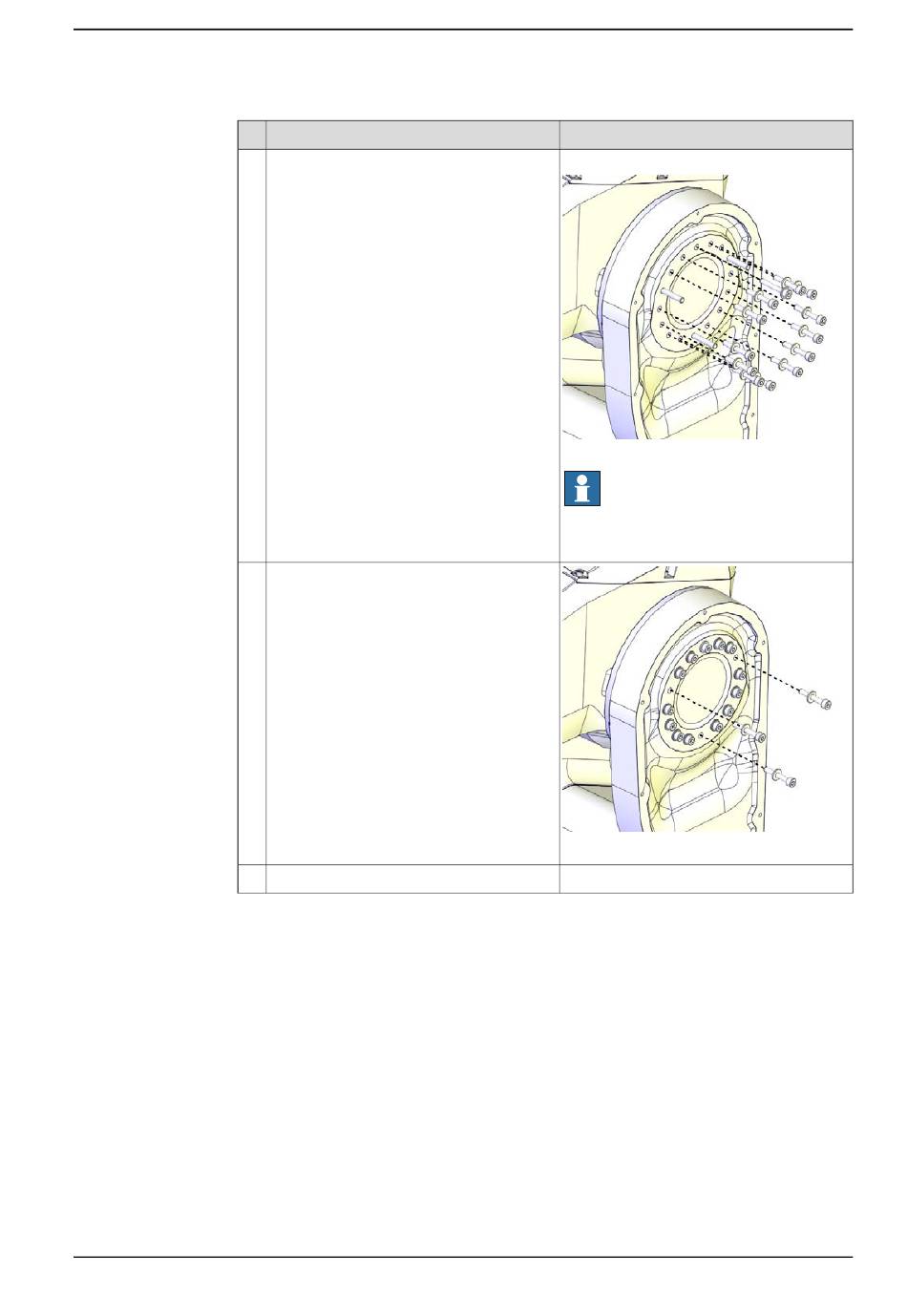

Action
Replacez le bras supérieur sur le bras infé-
rieur et fixez-le à l'aide des vis et rondelles.
Ne les serrez pas encore.
Retirez les goujons de guidage et replacez
les vis et rondelles restantes.
Serrez toutes les vis.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
4.4.1 Remplacement du bras inférieur
Remarque
Vis : 3HAB3409-213 (M4x25).
xx1400000028
Remarque
Utilisez uniquement les vis spécifiées, ne
les remplacez jamais par d'autres vis.
xx1400000029
Couple de serrage :4.5 Nm.
Suite page suivante
Suite
