Manuel du produit - IRB 1200

3HAC046983-004 Révision: W

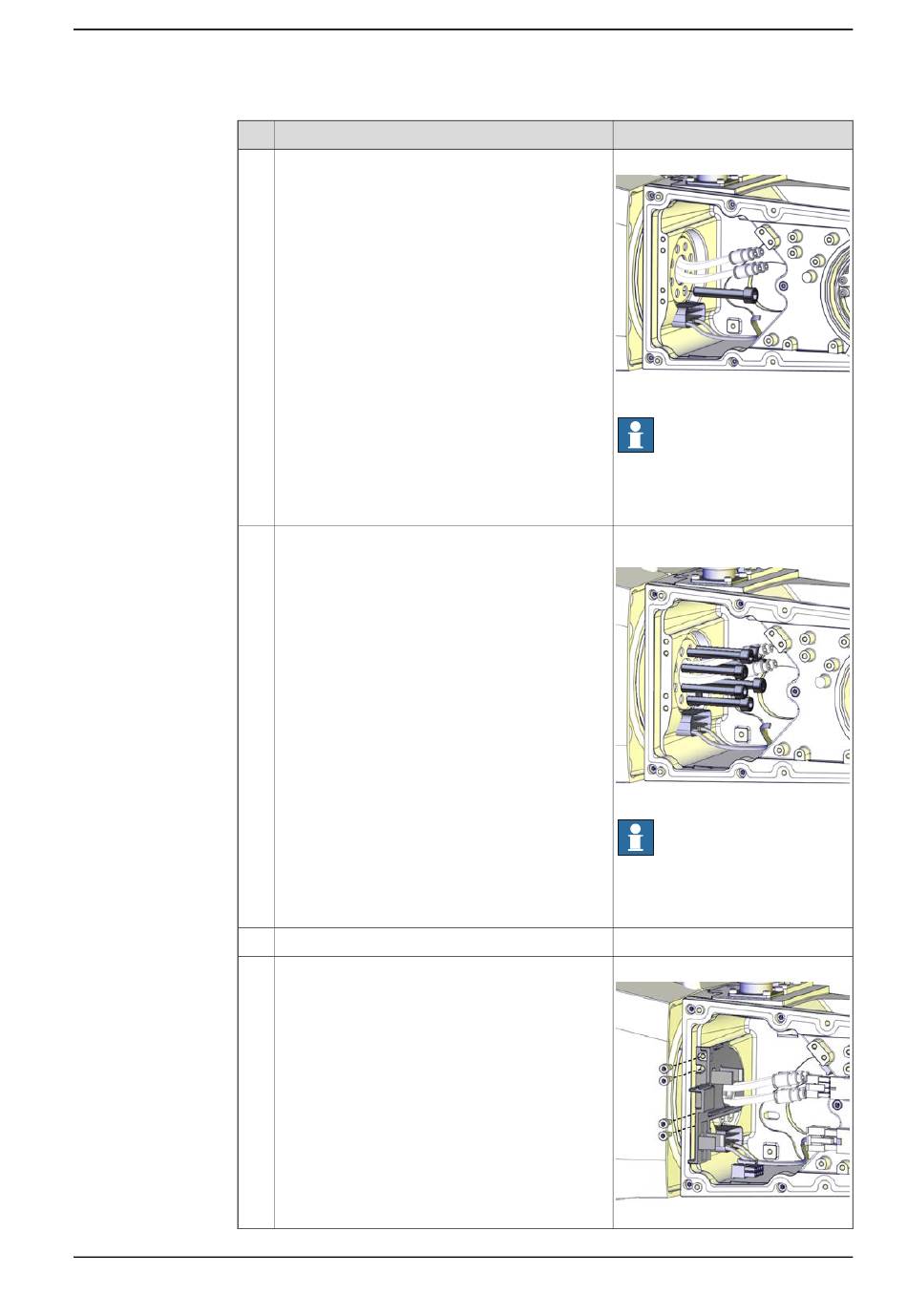

4.4.3 Remplacement des pièces détachées tubulaires

Replacez la vis M6x35 (1 pc), sans la serrer.

Replacez les vis restantes (M5x35 (7 pcs)).

Serrez toutes les vis.

Faites passer les câbles à travers le trou de la

plaque et remettez cette dernière en place.

4 Réparation

Vis : 3HAB3409-238 (M6x35 (1 pc)).

xx1400000002

Utilisez uniquement les vis spéci-

fiées, ne les remplacez jamais par

d'autres vis.

Vis : 3HAB3409-237 (M5x35 (7

xx1400000003

Utilisez uniquement les vis spéci-

fiées, ne les remplacez jamais par

d'autres vis.

Couple de serrage :8 Nm.

Couple de serrage :0,3 Nm.

xx1300002356

Suite page suivante
