Manuel du produit - IRB 1200
3HAC046983-004 Révision: W

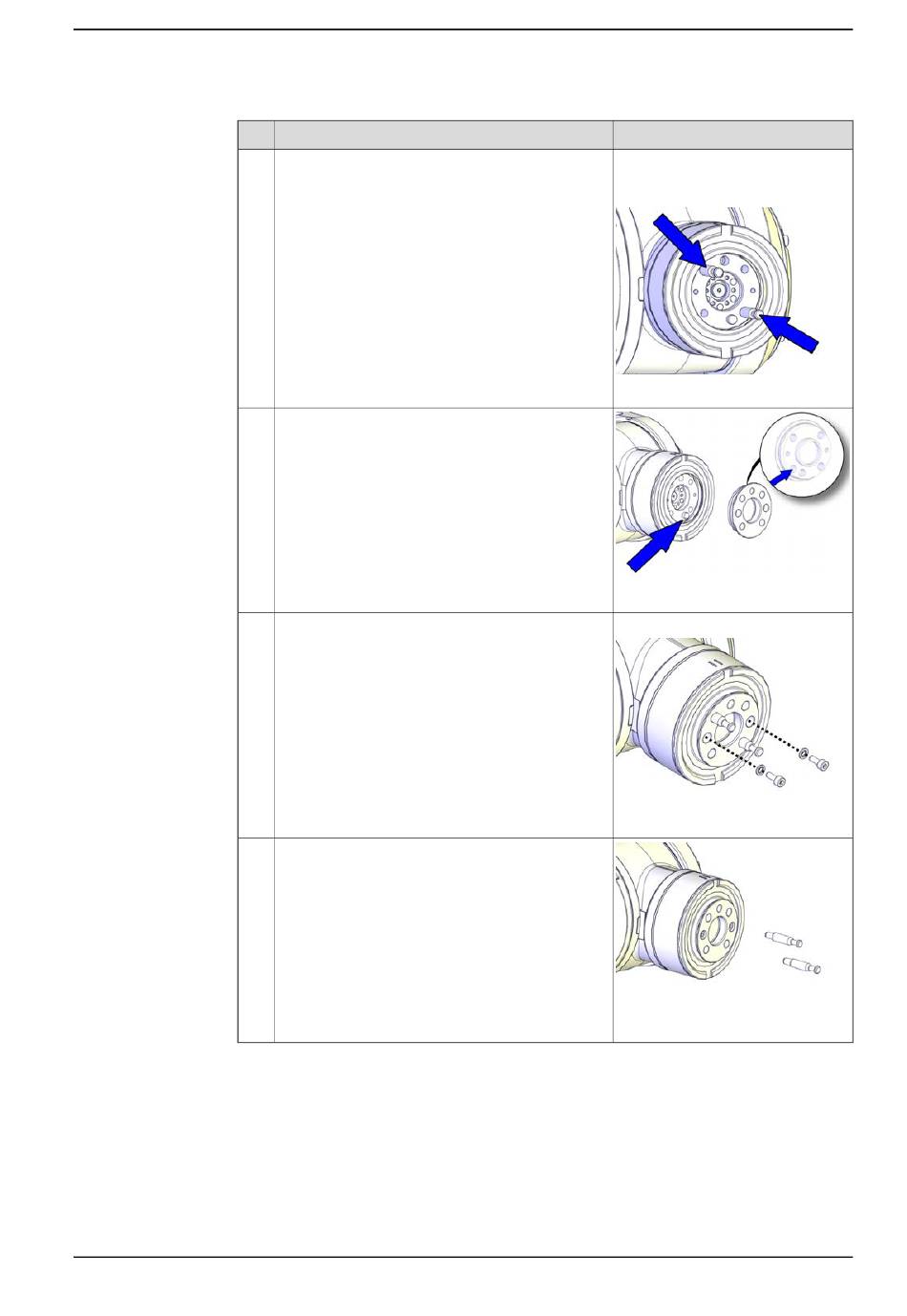

4.4.3 Remplacement des pièces détachées tubulaires
Action
Insérez deux goujons de guidage dans la bride
d'outil.
Placez l'arbre inoxydable sur la bride d'outil en
vous aidant des deux goujons de guidage.
Assurez-vous que le trou du goujon sur l'arbre
est aligné avec le goujon de la bride d'outil.
Fixez-le à l'aide des vis et rondelles.
Retirez les goujons de guidage.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
Remarque
Goujon de guidage pour arbre in-
oxydable sur la bride d'outil:
3HAC079684-001
xx2100001457
xx2100001458
Couple de serrage : 1,5 Nm
xx2100001459
xx2100001460
Suite page suivante
Suite
429
