4 Réparation
4.4.3 Remplacement des pièces détachées tubulaires
Suite
4
5
6
7
8
9
10
Suite page suivante
434
Action
Appliquez une légère couche de graisse
sur le joint après le remplacement du joint
radial et nettoyez après la remise en place.
Placez le joint radial dans le boîtier de
câbles tubulaire.

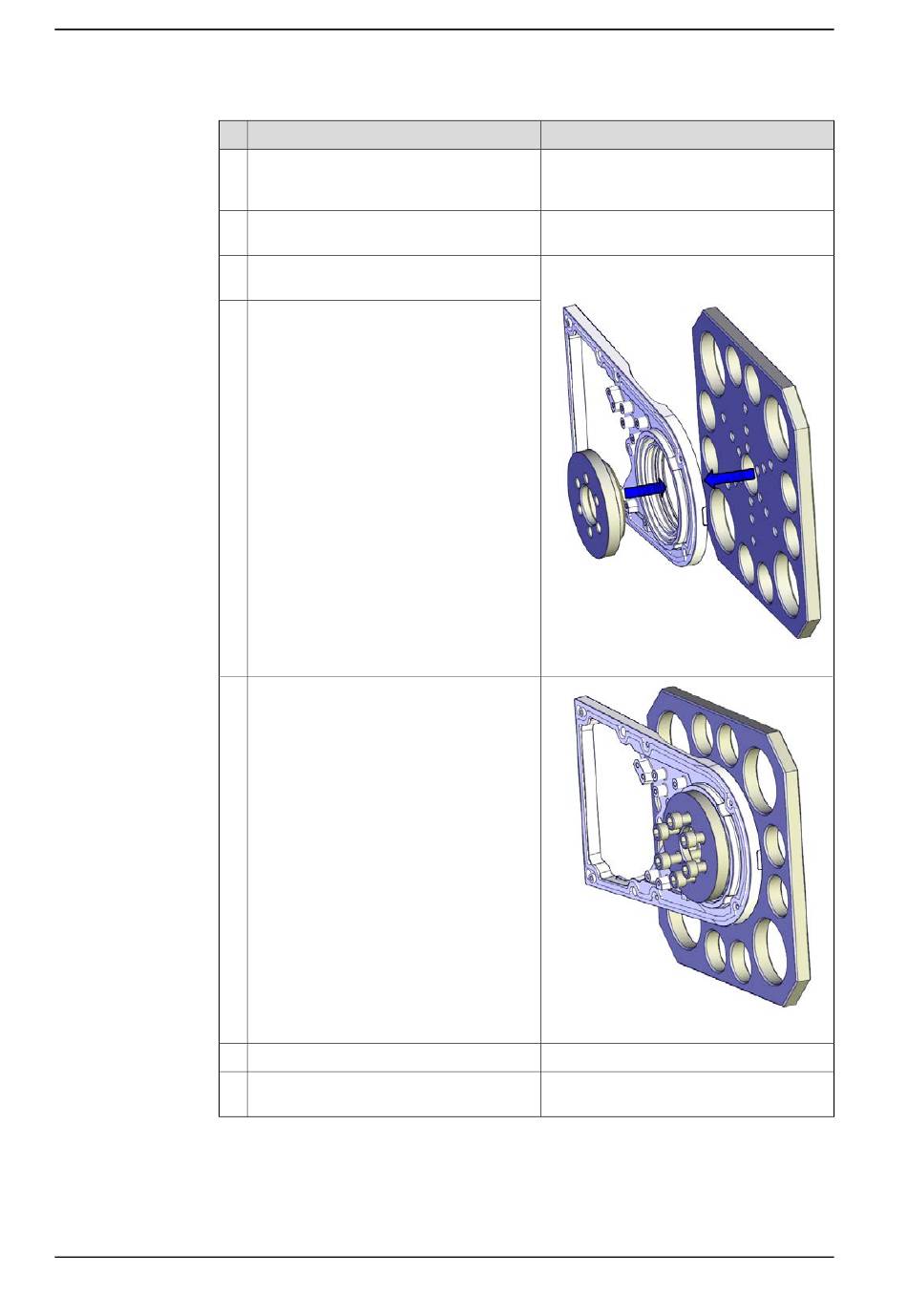

Placez la partie circulaire de l'outil de mon-
tage du joint radial contre le joint radial.
Montez la plaque d'outil de l'autre côté du
boîtier de câbles tubulaire à l'aide des six
vis M6x40.
Serrez les vis, de façon progressive, pour
enfoncer le joint.
Retirez l'outil de montage.
Vérifiez que le joint n'est pas endommagé
et est correctement installé.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Jeu d'outils de montage du joint de l'axe 5:
3HAC049701-001
xx1400000485
xx1400000486
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
