2 Installation et mise en service

2.3.7.3 Montage d'outils sur les robots Hygienic

Pour les robots avec le type de protection Hygienic, l'écart entre la bride d'outil et

l'outil doit être étanchéifié en installant un joint, un goujon de guidage, des boulons

à bride inoxydable et des rondelles FDA, qui sont emballées (numéro d'emballage:

3HAC078800-001) avec le robot à la livraison.

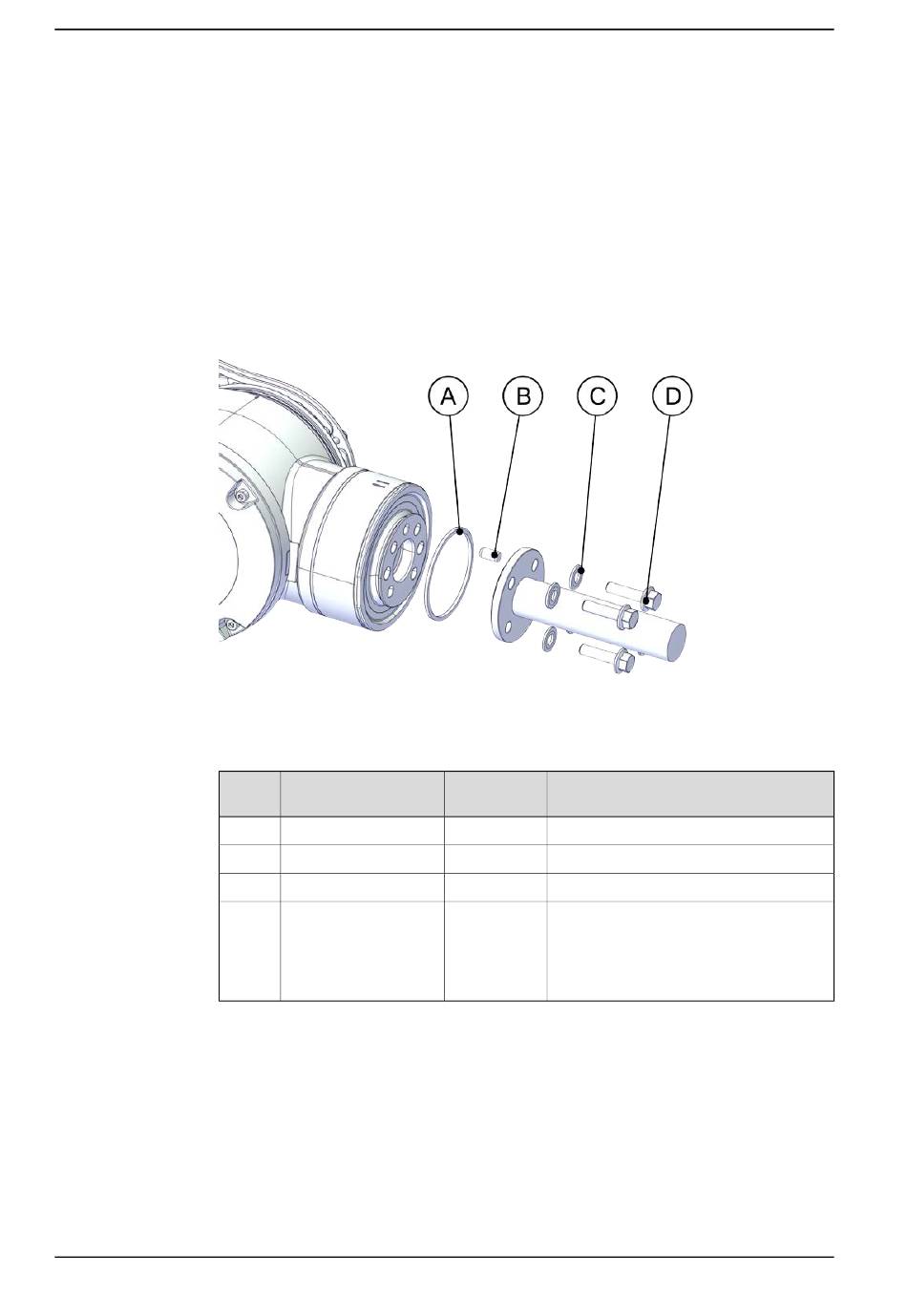

xx2100002211

Suite page suivante

Goujon de guidage

Rondelles FDA

Boulons à bride inoxy-

Couple de serrage : 6 Nm

Appliquez toujours un peu de graisse

Molykote P1900 sur le filetage du boulon

avant de monter l'outil à l'aide des boulo-
