2.7.2 Connexions client
Présentation des connexions client
Les câbles de raccordement client sont intégrés au robot et les connecteurs placés
dans le logement tubulaire (bras supérieur) et sur la base. Un connecteur R4.CP/CS
se trouve dans le logement tubulaire. Le connecteur correspondant R1.CP/CS se
trouve au niveau de la base.
Il est recommandé d'utiliser un protecteur de fusible pour la connexion client.
Autrement, la surcharge de l'application fera brûler les câbles CP/CS du robot.

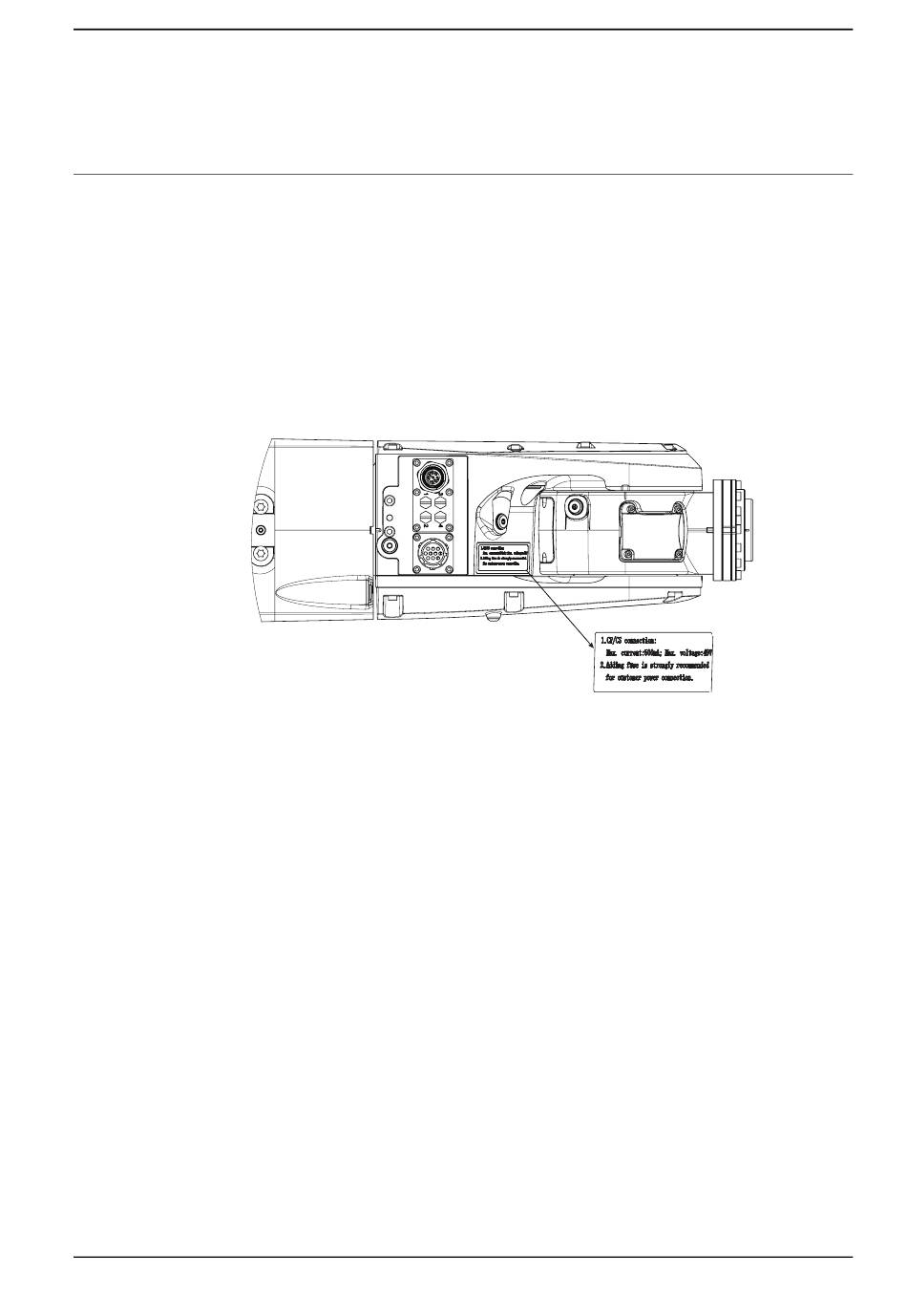

Des informations détaillées sur la connexion CP/CS sont fournies sur une étiquette
d'avertissement collée au logement tubulaire.
xx1600001687
Il existe également des raccordements pour Ethernet, un connecteur R4.Ethernet
dans le logement tubulaire et le connecteur correspondant R1.Ethernet situé au
niveau de la base.
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
© Copyright 2014 - 2023- ABB. Tous droits réservés.
2 Installation et mise en service
2.7.2 Connexions client
Suite page suivante
