Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
Action

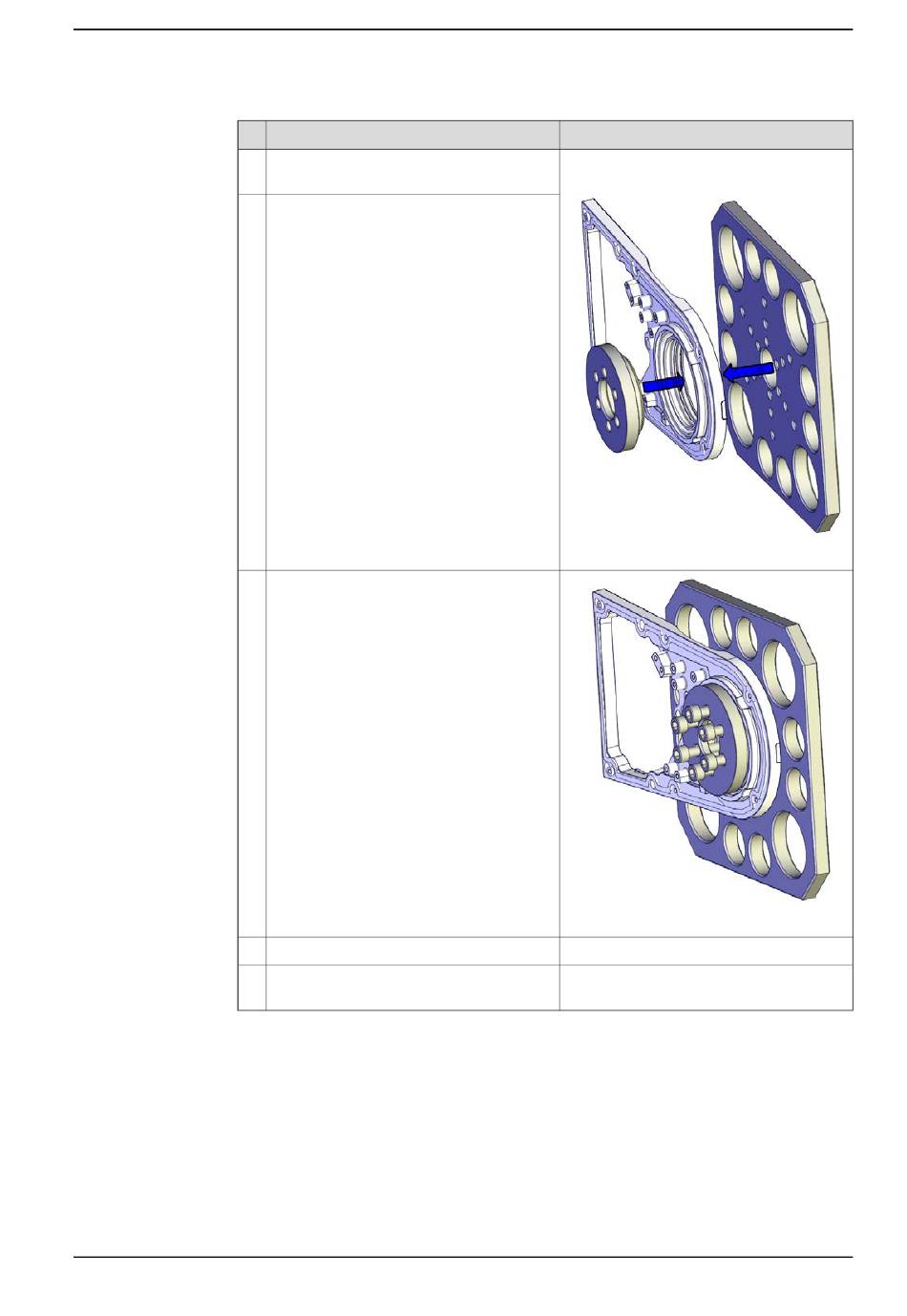

Placez la partie circulaire de l'outil de mon-
tage du joint radial contre le joint radial.
Montez la plaque d'outil de l'autre côté du
boîtier de câbles tubulaire à l'aide des six
vis M6x40.
Serrez les vis, de façon progressive, pour
enfoncer le joint.
Retirez l'outil de montage.
Vérifiez que le joint n'est pas endommagé
et est correctement installé.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4.4.3 Remplacement des pièces détachées tubulaires
Remarque
Jeu d'outils de montage du joint de l'axe 5:
3HAC049701-001
xx1400000485
xx1400000486
4 Réparation
Suite
Suite page suivante
413
