4 Réparation
4.3.1 Remplacement du paquet de câbles principal
Suite
2
3
4
5
6
Suite page suivante
202
Action
DÉCHARGE ÉLECTROSTATIQUE
L'unité est sensible aux DES. Avant de manipuler
l'unité, veuillez lire les informations de sécurité
de la section
L'unité est sensible aux décharges
électrostatiques à la page 68
ATTENTION
Pour les robots avec un type de protection
Clean Room
Pour les robots avec lubrification de qualité ali-
mentaire
Pour les robots avec le type de protection Hy-
gienic
Retirez toujours la peinture à l'aide d'un couteau
et rectifiez le bord peint lors du démontage des
pièces du robot ! Reportez-vous à
placer les pièces, la peinture ou la surface sur le
robot doit être coupée. à la page

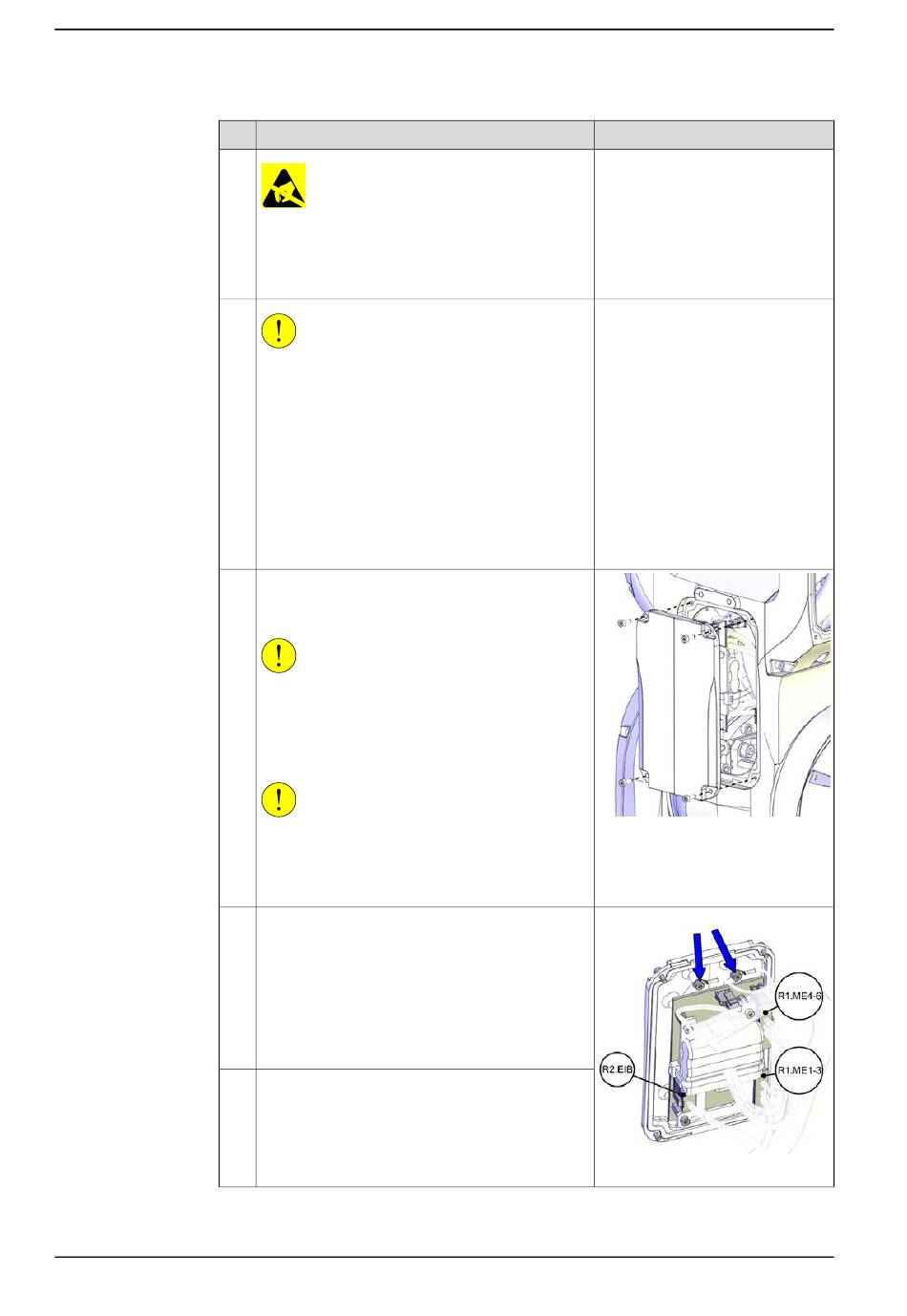

Retirez les vis de fixation du couvercle EIB/SMB
sur le bras inférieur et ouvrez délicatement le
couvercle.
ATTENTION
Nettoyez le couvercle pour enlever les résidus de
métal avant d'ouvrir.
Les résidus de métal peuvent causer des cou-
pures sur les cartes qui peuvent provoquer des
défaillances dangereuses.
ATTENTION
Attention aux câbles fixés au couvercle ! Vous ne
pourrez pas retirer complètement le couvercle si
les connecteurs et ergots ne sont pas débranchés,
comme indiqué à l'étape suivante.
Valable pour IRB 1200 (aucun type spécifié) et
IRB 1200 Type A
Débranchez les connecteurs de l'unité EIB.
•
R1.ME1-3
•
R1.ME4-6
•
R2.EIB
Retirez entièrement le couvercle EIB/SMB du bras
inférieur.
Valable pour IRB 1200 (aucun type spécifié) et
IRB 1200 Type A
Débranchez les ergots du couvercle EIB/SMB.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Avant de rem-
170.
xx1300002427
xx1300002428
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
