4.5.2 Remplacement des pièces détachées du balancier (balancier, joint radial de l'axe 2)
6
7
8
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
Action

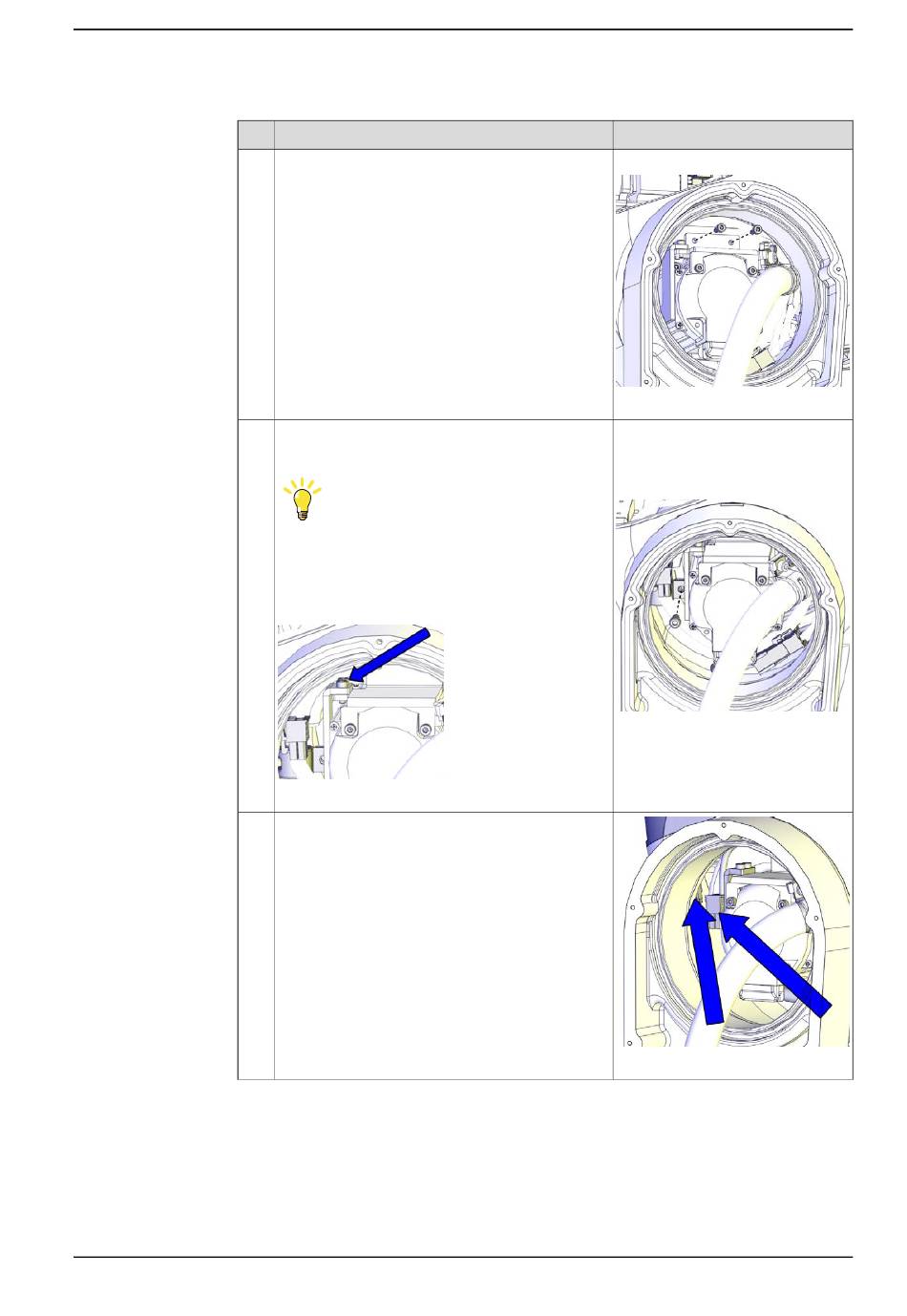

Réinstallez la tôle sur le guide en plastique inté-
rieur.
Replacez le porte-tuyaux à air sur le support.
Remplacez le porte-tuyaux s'il est endommagé.
Conseil
Si le porte-tuyaux à air est difficile à installer, reti-
rez d'abord le support de la tôle en ôtant les deux
vis M3. Montez le porte-tuyaux sur le support et
remontez l'ensemble complet sur la tôle. Couple
de serrage des deux vis M3 : 1.5 Nm.
xx1400001133
Rebranchez les connecteurs du moteur de l'axe 3.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
Remarque
Couple de serrage :1.5 Nm.
xx1300002421
Les porte-tuyaux à air sont inclus
dans Jeu de matériaux du faisceau
de câbles (3HAC049663-001).
Couple de serrage :4 Nm.
xx1300002422
xx1300002420
Suite page suivante
Suite
665
