4 Réparation
4.5.1 Remplacement des pièces détachées de la base (base, joint radial de l'axe 1, manchon de protection)
Suite
4
5
Suite page suivante
574
Action

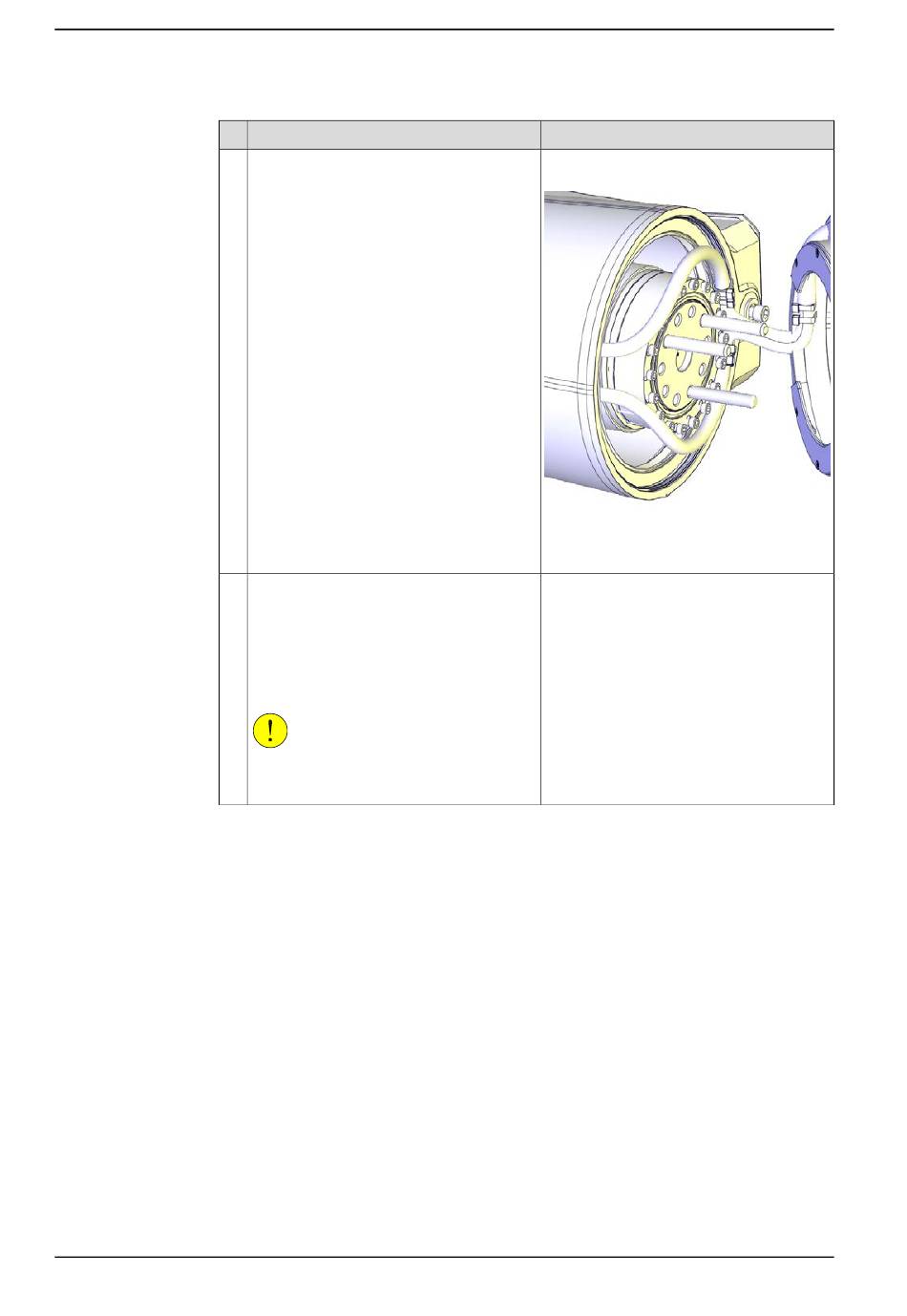

Montez les goujons de guidage sur le varia-
teur.
Replacez le balancier sur la base en vous
aidant des goujons de guidage tout en fai-
sant passer les câbles à travers le balan-
cier.
Positionnez et inclinez les câbles à l'inté-
rieur de la base comme au moment du re-
trait.
ATTENTION
Veillez à ne pas tordre les câbles pendant
la procédure de remontage.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Goujon de guidage pour réducteur de
l'axe 1: 3HAC049703-001
xx1300002566
Utilisez toujours trois goujons de guidage
ensemble !
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
