4 Réparation
4.6.4 Remplacement du réducteur, de l'arbre d'entraînement et de la poulie de l'axe 4
Suite
2
3
Suite page suivante
752
Action

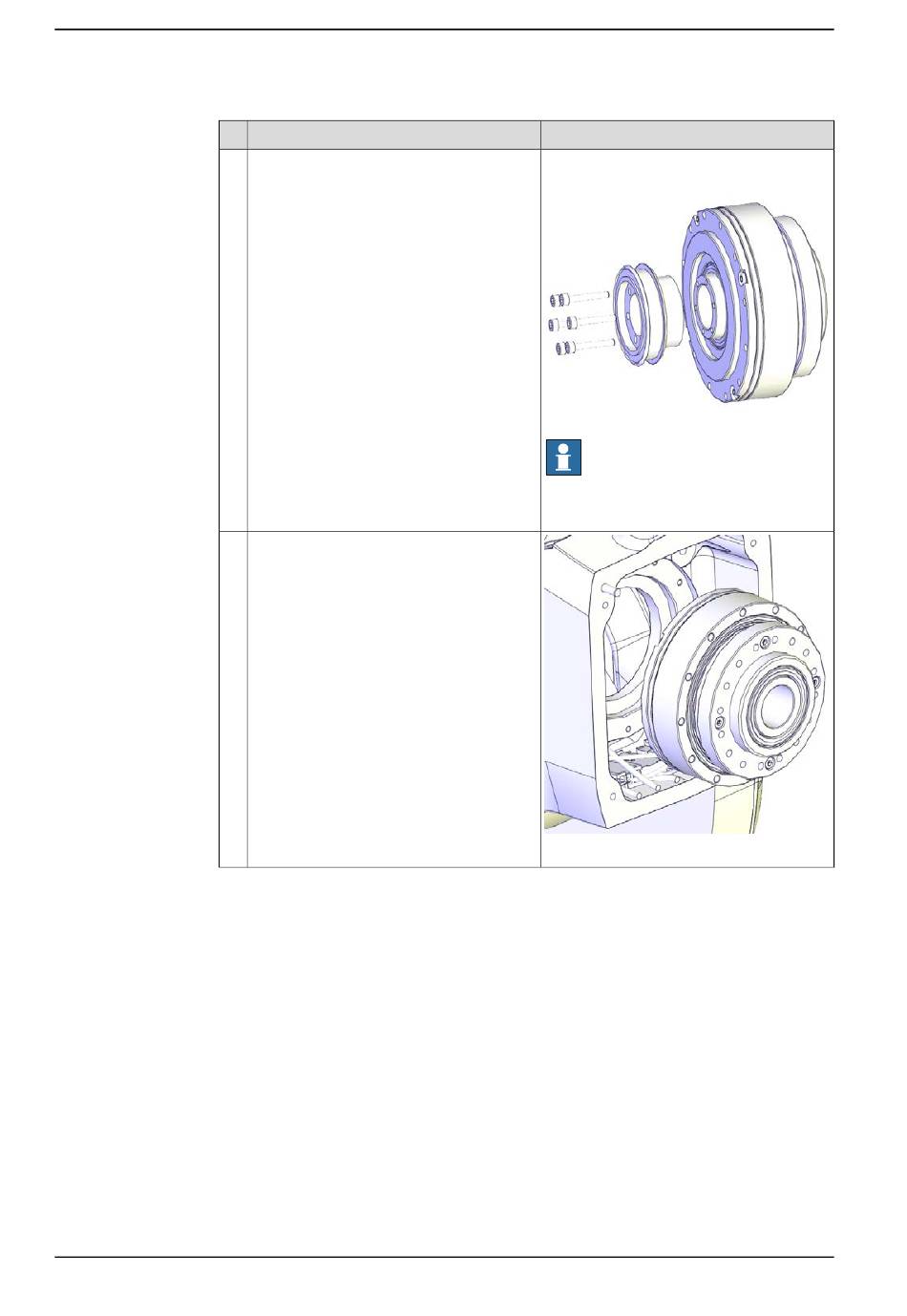

Replacez la poulie sur le réducteur et fixez-
la à l'aide de ses vis de fixation.
Replacez le réducteur sur le logement.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Vis : 3HAB3409-209 (M3x20).
Couple de serrage :1,1 Nm.
xx1300002380
Remarque
Utilisez uniquement les vis spécifiées, ne
les remplacez jamais par d'autres vis.
xx1300002379
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
