4.6.9 Remplacement du variateur de l'axe 5 et de l'axe 6
Suite
9
10
11
Suite page suivante
842

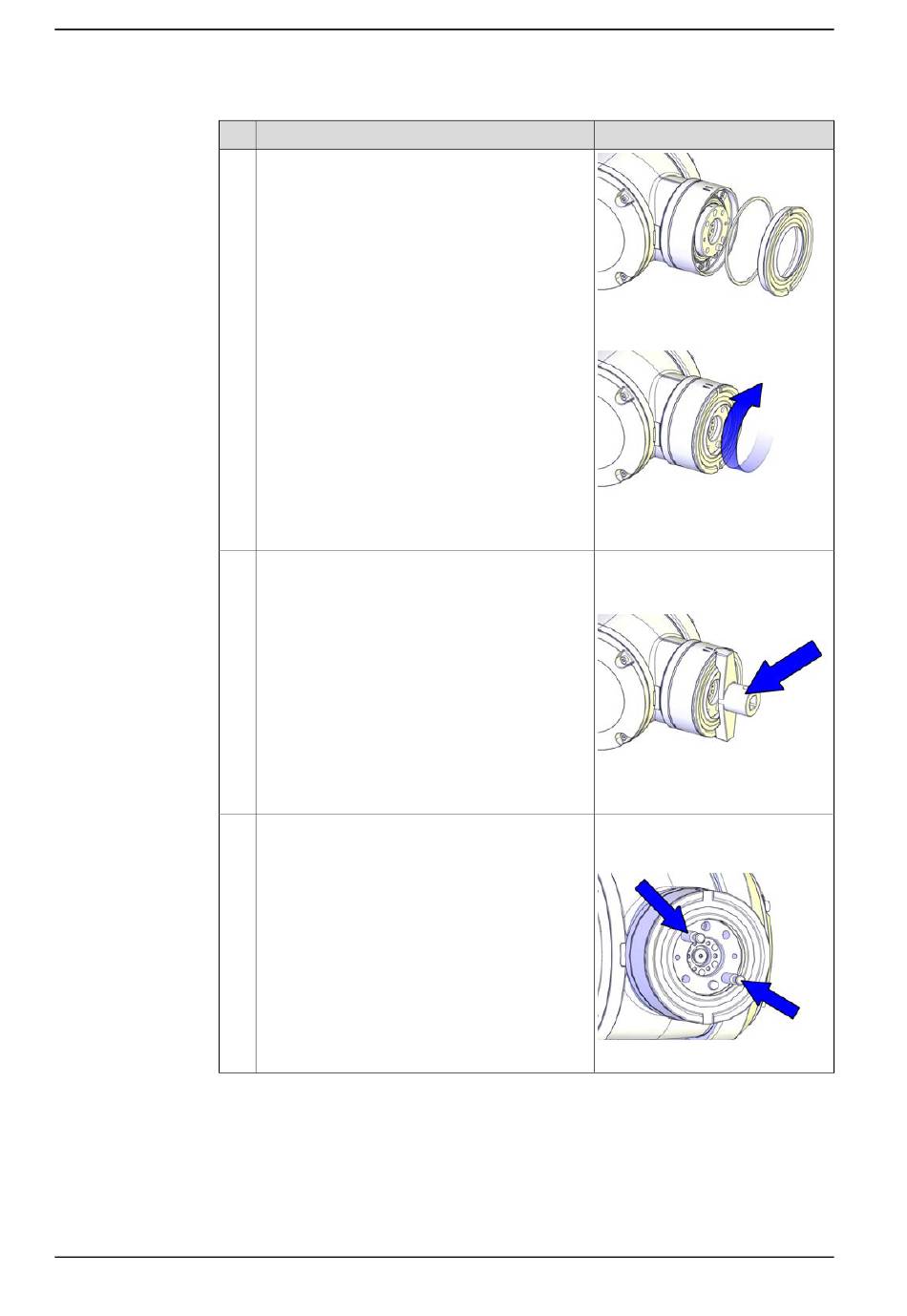

Action
Mettez le joint en place, puis vissez l'unité de
bague d'étanchéité.
Placez l'outil de serrage de bride avec une clé à
douille 3/8" (10 mm) sur l'unité d'étanchéité et
serrez l'unité.
Insérez deux goujons de guidage dans la bride
d'outil.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
xx2100001453
xx2100001455
Outil de serrage de bride:
3HAC079686-001
Couple de serrage : 8 Nm
xx2100001456
Goujon de guidage pour arbre in-
oxydable sur la bride d'outil:
3HAC079684-001
xx2100001457
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
