4.6.4 Remplacement du réducteur, de l'arbre d'entraînement et de la poulie de l'axe 4
3
4
5
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W

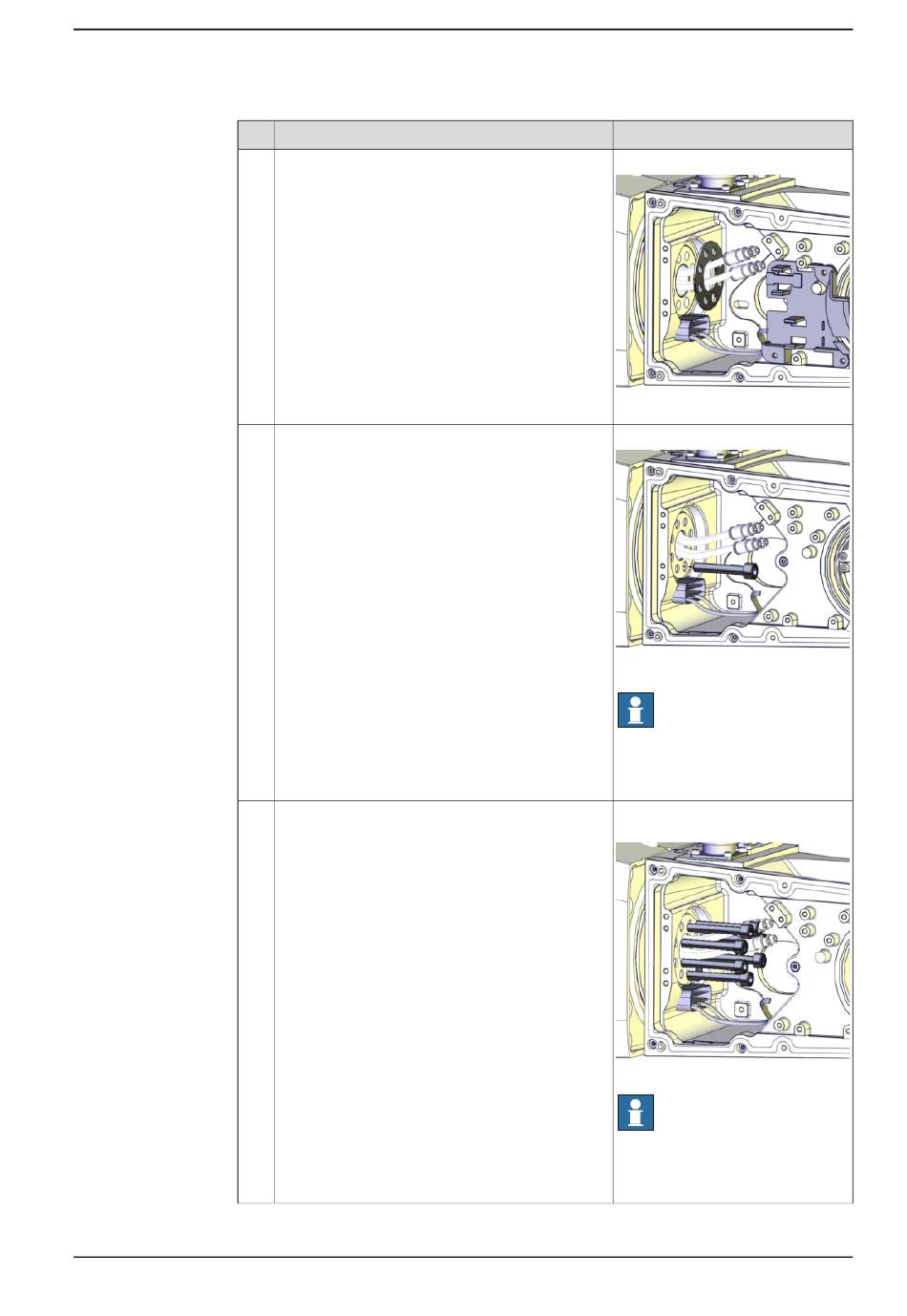

Action
Remettez la rondelle tout en insérant les câbles
à travers son centre.
Remplacez la rondelle si elle est endommagée.
Replacez la vis M6x35 (1 pc), sans la serrer.
Replacez les vis restantes (M5x35 (7 pcs)).
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4 Réparation
Remarque
Rondelle: 3HAC044869-001
xx1400000001
Vis : 3HAB3409-238 (M6x35 (1 pc)).
xx1400000002
Remarque
Utilisez uniquement les vis spéci-
fiées, ne les remplacez jamais par
d'autres vis.
Vis : 3HAB3409-237 (M5x35 (7
pcs)).
xx1400000003
Remarque
Utilisez uniquement les vis spéci-
fiées, ne les remplacez jamais par
d'autres vis.
Suite page suivante
Suite
