4.5.2 Remplacement des pièces détachées du balancier (balancier, joint radial de l'axe 2)
Suite
11
12
13
Suite page suivante
630

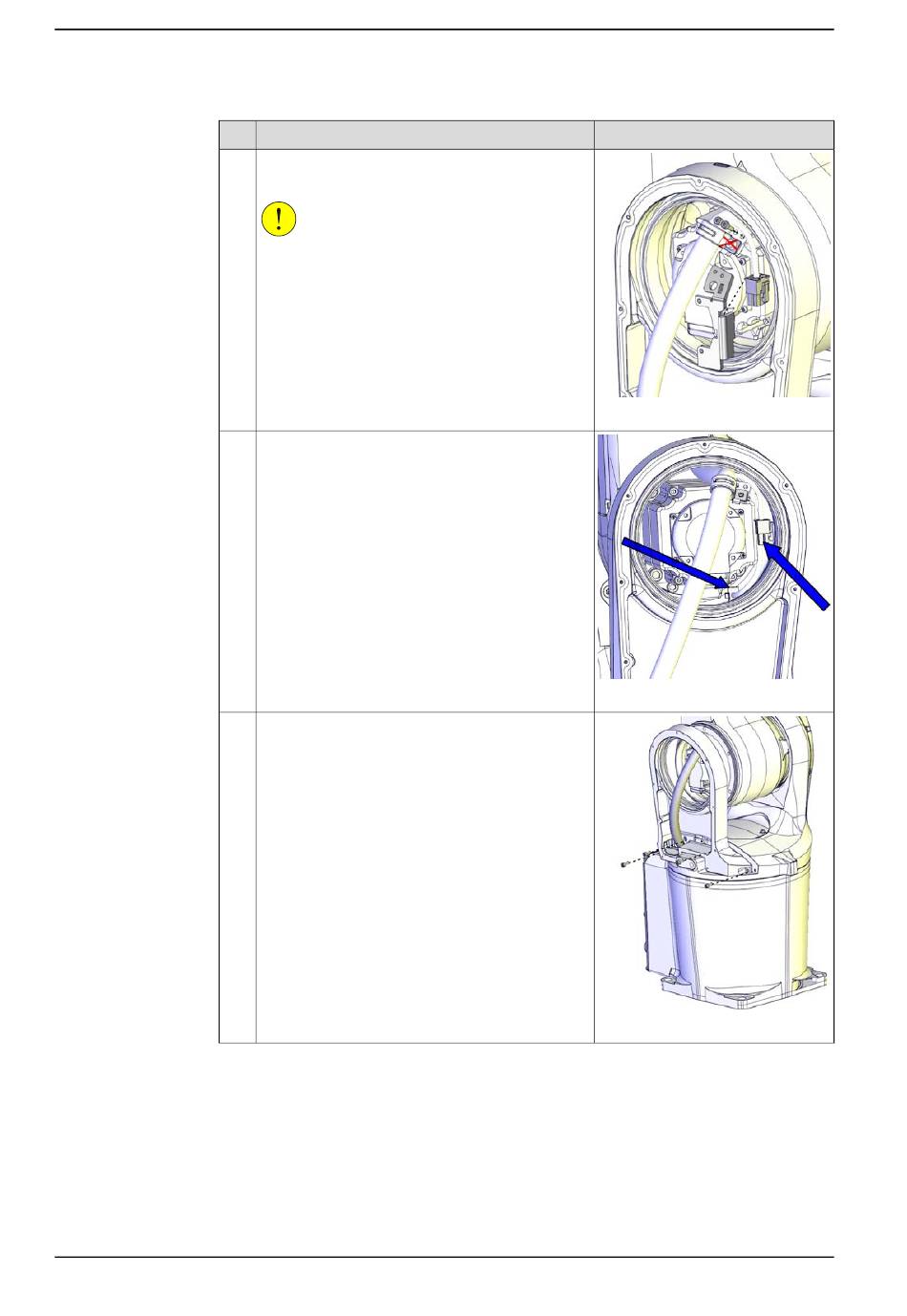

Action
Dégagez les câbles et retirez le support du moteur
de l'axe 2 du paquet de câbles en ôtant les vis.
ATTENTION
Ne desserrez pas la vis du collier de serrage !
Vous risquez de modifier la disposition des
câbles, ce qui pourrait réduire la durée de vie du
faisceau de câbles.
Débranchez les connecteurs du moteur.
•
R2.ME2
•
R2.MP2
Desserrez le boîtier de câbles du balancier en
retirant les vis. Laissez-le pendre du paquet de
câbles.
