Manuel du produit - IRB 1200
3HAC046983-004 Révision: W

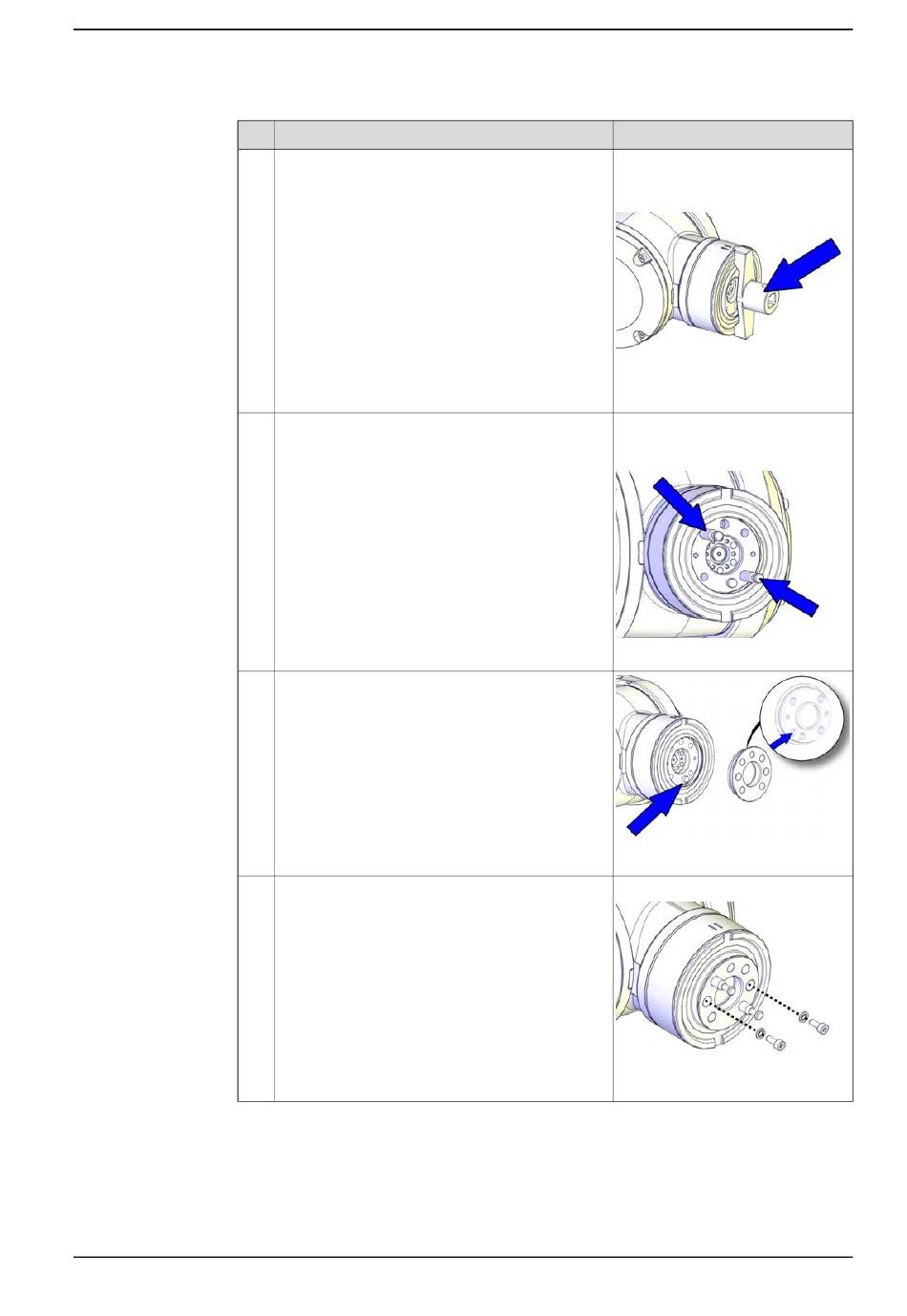

3.4.2 Remplacement du kit d'étanchéité sur la bride d'outil des robots Hygienic
Action
Placez l'outil de serrage de bride avec une clé à
douille 3/8" (10 mm) sur l'unité d'étanchéité et
serrez l'unité.
Insérez deux goujons de guidage dans la bride
d'outil.
Placez l'arbre inoxydable sur la bride d'outil en
vous aidant des deux goujons de guidage.
Assurez-vous que le trou du goujon sur l'arbre
est aligné avec le goujon de la bride d'outil.
Fixez-le à l'aide des vis et rondelles.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
3 Maintenance
Remarque
Outil de serrage de bride:
3HAC079686-001
Couple de serrage : 8 Nm
xx2100001456
Goujon de guidage pour arbre in-
oxydable sur la bride d'outil:
3HAC079684-001
xx2100001457
xx2100001458
Couple de serrage : 1,5 Nm
xx2100001459
Suite page suivante
Suite
