Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
(A)
105
210
(C)
Description
Rayon de rotation minimal de l'axe 4 R=79 mm
Rayon de rotation minimal de l'axe 3 R=139 mm
Rayon de rotation minimal de l'axe 1 R=138 mm
Valable pour l'option Acheminement des câbles du robot, 966-1 Ci-des-
sous3309-1 Ci-dessous
© Copyright 2014 - 2023- ABB. Tous droits réservés.
2 Installation et mise en service

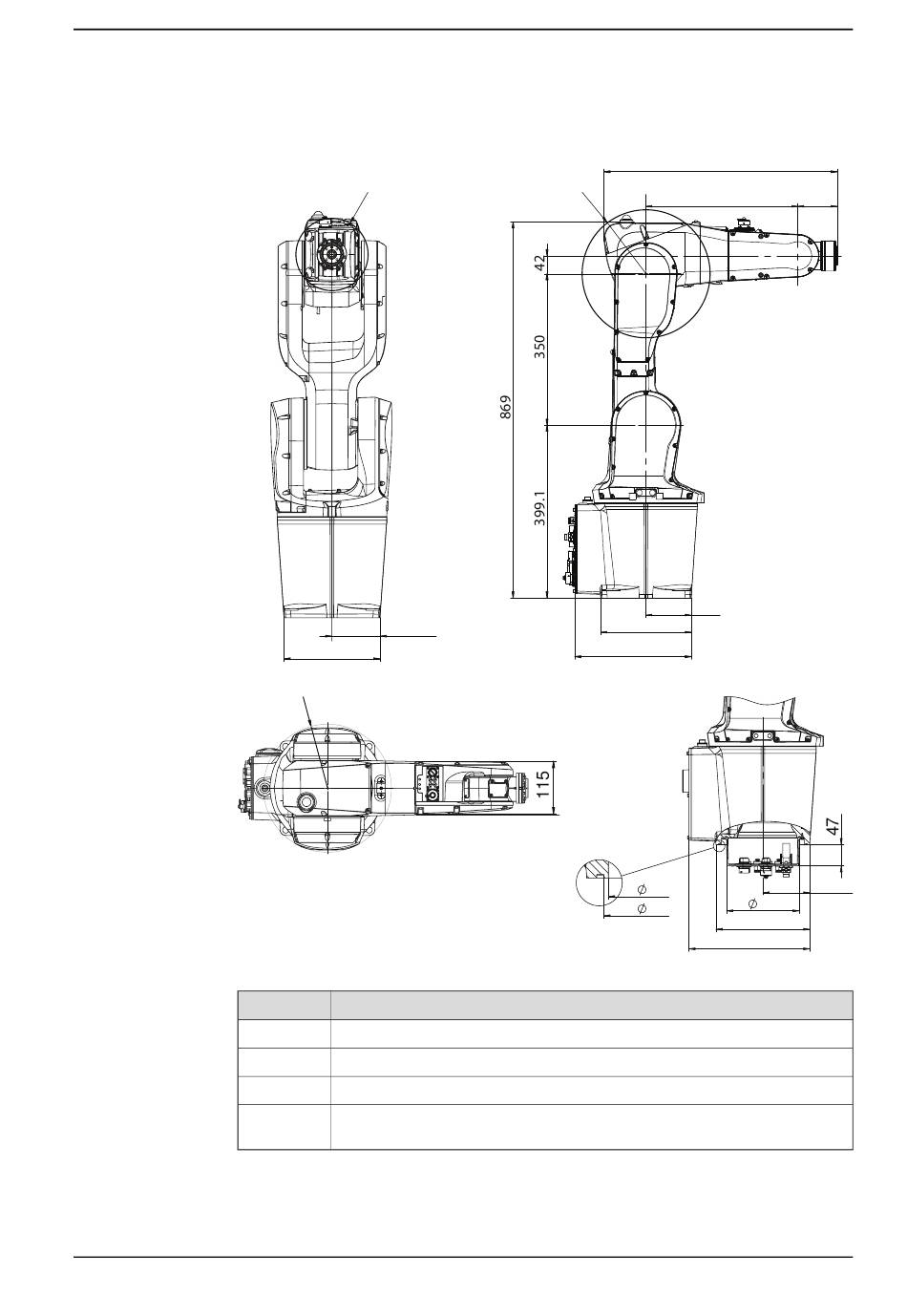

2.2.6 Dimensions
539
(B)
351
105
210
269
(D)
185
190
Suite page suivante
Suite
91
105
162
210
269,5
59
