4 Réparation
4.3.1 Remplacement du paquet de câbles principal
Suite
4
5
Suite page suivante
230
Action
Pour les robots dotés d'une classe de
protection IP67
Pour les robots avec le type de protection
Foundry Plus
Pour les robots avec un type de protec-
tion Clean Room
Pour les robots avec lubrification de
qualité alimentaire
Pour les robots avec le type de protection
Hygienic

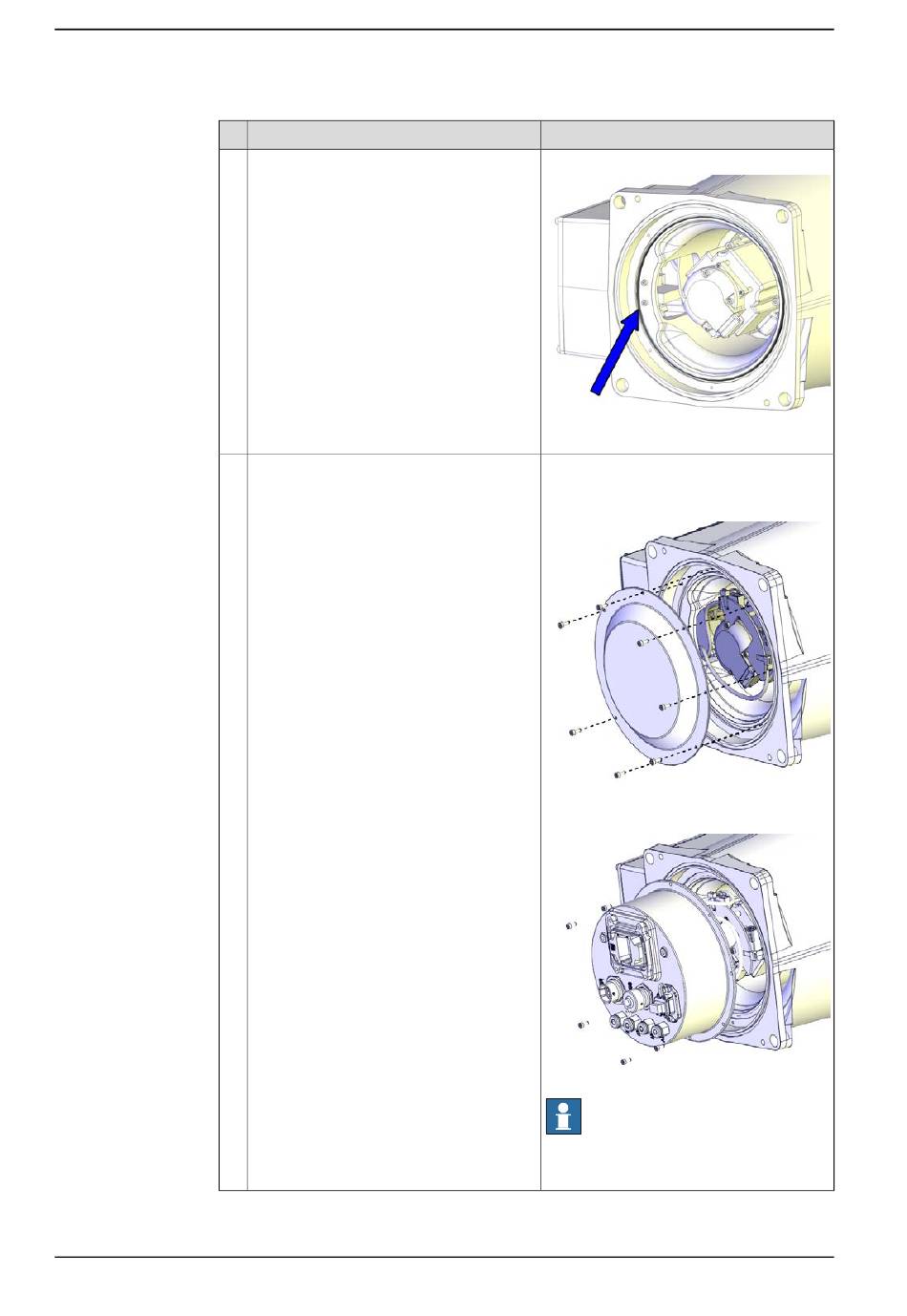

Vérifiez le joint torique.
Remplacez-la si elle est endommagée.
Replacez le couvercle inférieur.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Joint torique: 3HAB3772-86
xx1400000412
Vis : 3HAB3409-207 (M3x8).
Couple de serrage :1.5 Nm.
Interface des connecteurs arrière :
xx1300000469
Interface des connecteurs en bas :
xx1400000403
Remarque
Utilisez uniquement les vis spécifiées, ne
les remplacez jamais par d'autres vis.
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
