4 Réparation
4.4.4 Remplacement du joint radial et de la bague d'étanchéité de l'axe 3
Suite
3
4
5
6
7
Suite page suivante
464
Action

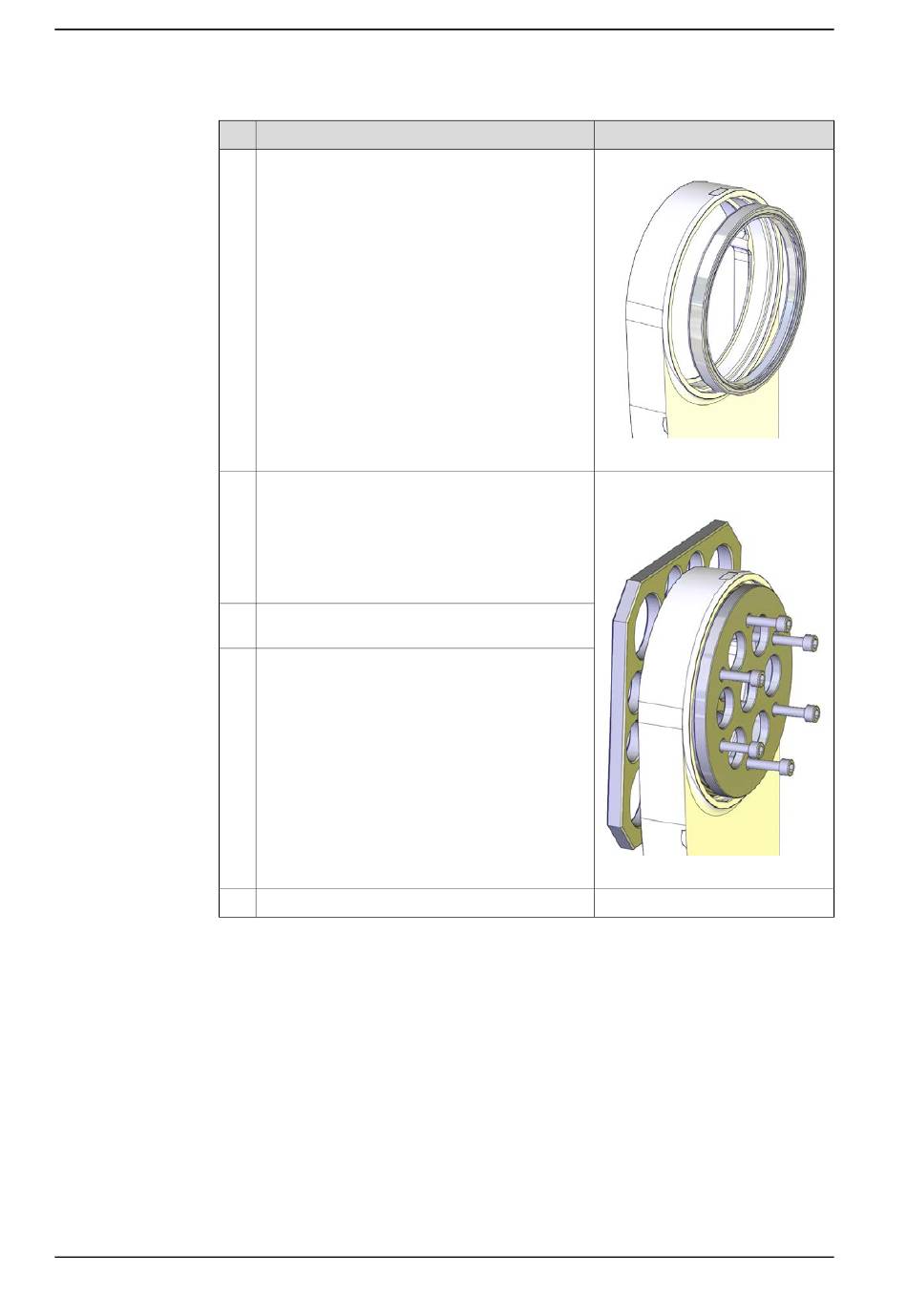

Montez le joint radial de l'axe 3 sur le boîtier de
câbles.
Placez l'outil de montage des deux côtés du boî-
tier de câbles, la partie circulaire contre le joint,
puis enfoncez lentement le joint dans le boîtier
en serrant les six vis (M6X50) dans la plaque, de
façon progressive.
Placez la partie circulaire de l'outil de montage
du joint radial contre le joint radial.
Montez la plaque d'outil de l'autre côté du boîtier
de câbles à l'aide des six vis M6X50.
Serrez les vis, de façon progressive, pour enfon-
cer le joint.
Retirez l'outil de montage.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Joint radial: 3HAC024865-001
xx1400000334
Jeu d'outils de montage du joint de
l'axe 3: 3HAC049697-001
xx1400000335
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
