4 Réparation

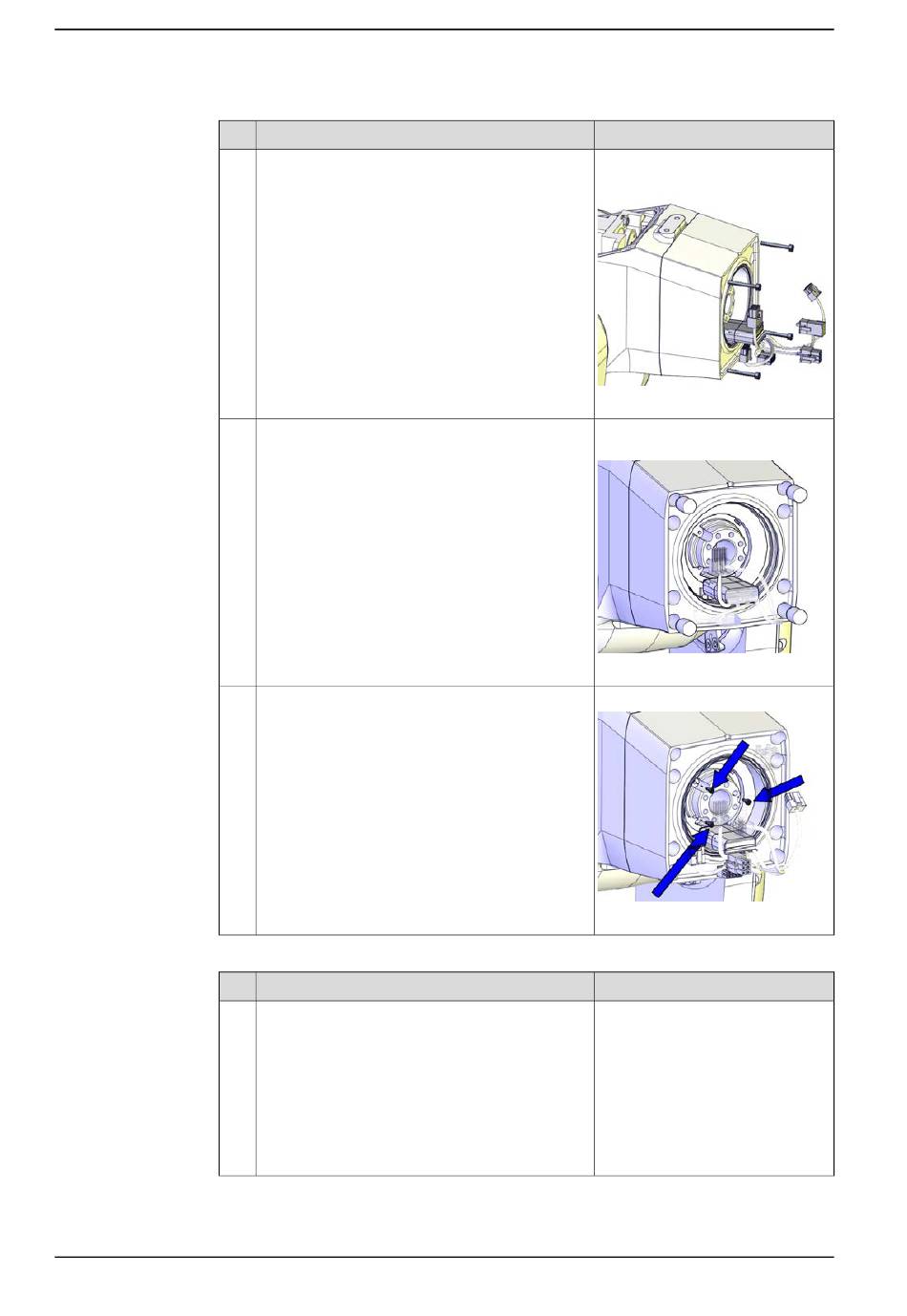

4.4.7 Remplacement de la butée mécanique de l'axe 4
Suite
5
6
7
Connexion des connecteurs FPC de l'axe 4
1
Suite page suivante
510
Action
Fixez les vis et rondelles, avec du liquide de blo-
cage Loctite 243.
Pour les robots avec le type de protection Fou-
ndry Plus
Pour les robots avec un type de protection
Clean Room
Pour les robots avec lubrification de qualité ali-
mentaire
Pour les robots avec le type de protection Hy-
gienic
Enfoncez les bouchons d'étanchéité des vis pour
recouvrir les vis.
Montez les vis de l'unité FPC de l'axe 4 et serrez-
les.
Action
Pour les robots avec un type de protection
Clean Room
Pour les robots avec lubrification de qualité ali-
mentaire
Pour les robots avec le type de protection Hy-
gienic
Nettoyez les joints qui ont été ouverts, et éliminez
les particules des pièces en passant un chiffon
non pelucheux imbibé d'alcool.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Vis : M4x30.
Couple de serrage :2,7 Nm.
xx1300002372
Bouchon d'étanchéité des vis:
3HAC053685-001
xx1600000263
Couple de serrage :0.3 Nm.
xx1300002373
Remarque
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
