4 Réparation
4.5.1 Remplacement des pièces détachées de la base (base, joint radial de l'axe 1, manchon de protection)
Suite
Remise en place du joint radial de l'axe 1 et du joint Variseal M2
1
2
3
Suite page suivante
552
Action

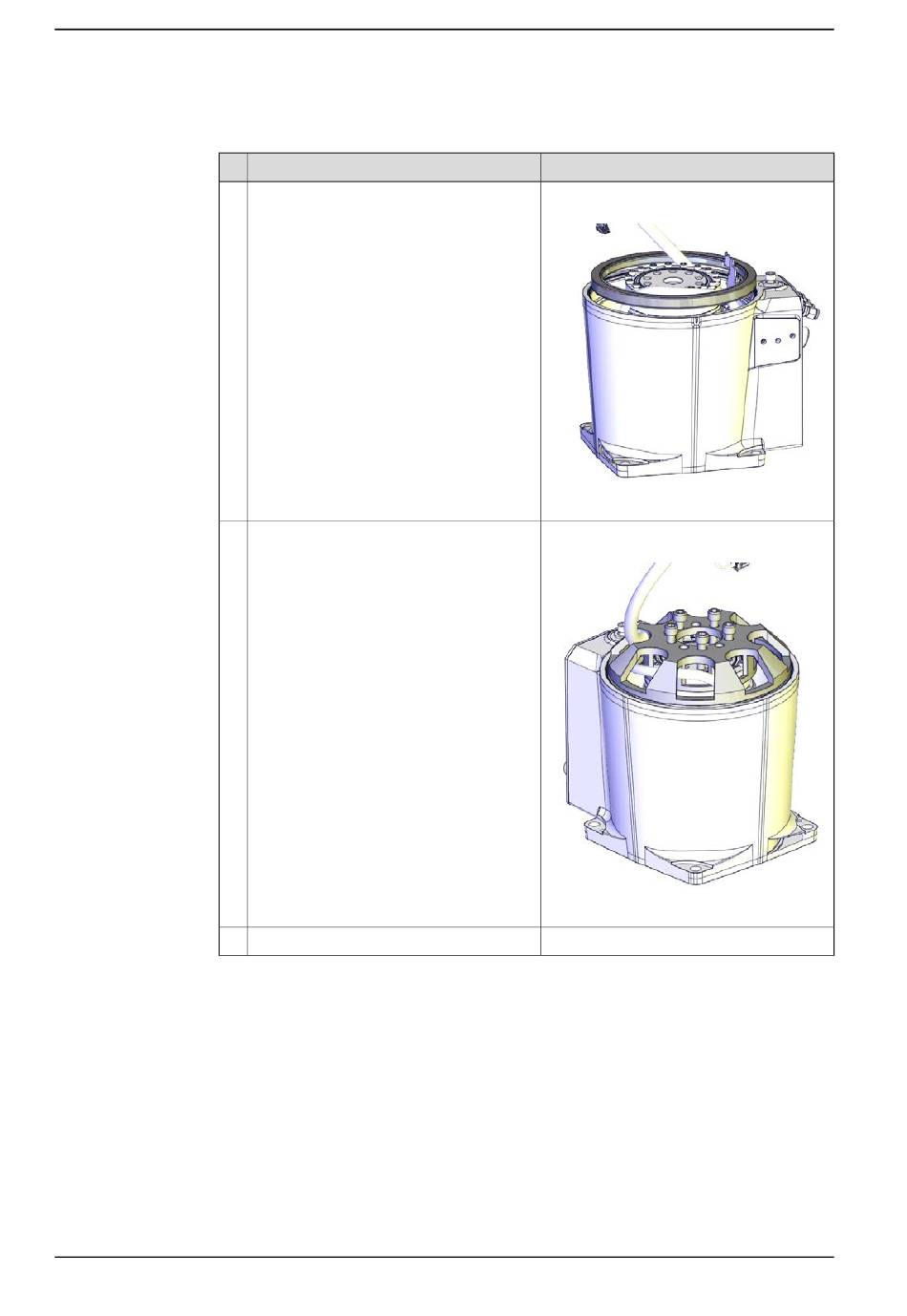

Placez le joint neuf dans sa rainure dans
la base.
Placez l'outil de montage contre le réduc-
teur de l'axe 1 et enfoncez lentement le
joint dans la base en vissant les cinq vis
(M10X35) dans les orifices du réducteur de
l'axe 1, de façon progressive.
Retirez l'outil de montage.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
Remarque
Joint radial avec lèvre pare-poussière:
3HAB3701-47
xx1400000270
Jeu d'outils de montage du joint de l'axe 1:
3HAC049692-001
xx1400000271
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
