4.2.2 Instructions de montage des joints d'étanchéité
Généralités
Cette section décrit la procédure de montage des différents types de joints
d'étanchéité.
Équipement
Consommable
Graisse
Graisse
Joints d'étanchéité pour arbre tournant
Les procédures ci-dessous décrivent le montage des joints d'étanchéité rotatifs.

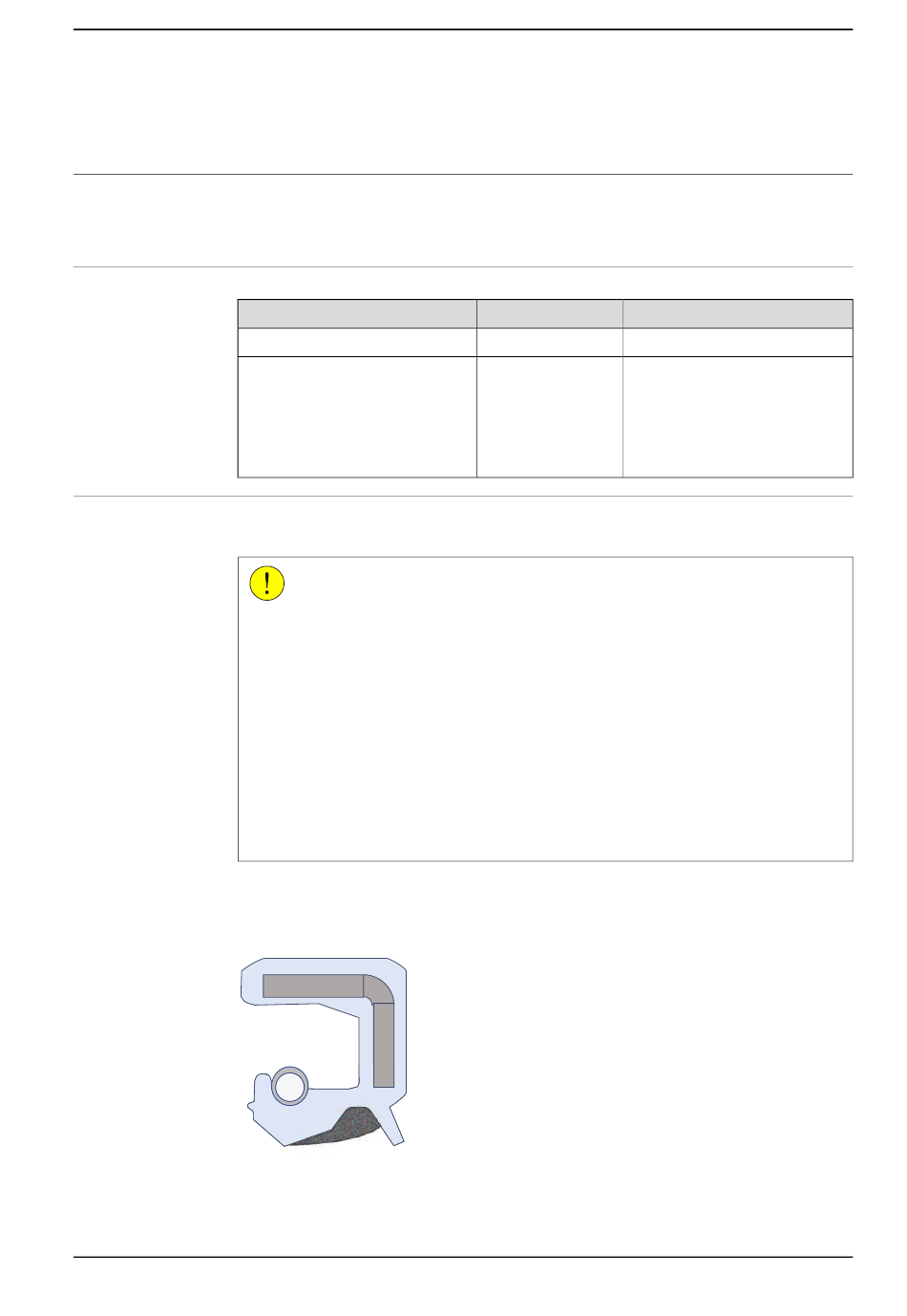

Joints radiaux
Un joint radial est constitué d'une lèvre en caoutchouc flexible collée à un boîtier
métallique rigide. Un seul côté du joint est statique avec un insert métallique.
xx2300000433
Manuel du produit - IRB 1200
3HAC046983-004 Révision: W
ATTENTION
Veuillez observer les consignes suivantes avant de commencer le montage des
joints d'étanchéité :
Protégez le joint d'étanchéité pendant le transport et le montage, notamment
la lèvre principale sur les joints radiaux.
Conservez le joint d'étanchéité dans son emballage d'origine ou protégez-le
avant de procéder à son montage.
Les joints et les engrenages doivent être montés sur des établis propres.
Utilisez un manchon de protection pour la lèvre principale lors du montage,
lorsque vous faites coulisser le joint le long de filetages, de rainures de
clavetage ou d'autres bords tranchants.
© Copyright 2014 - 2023- ABB. Tous droits réservés.
4.2.2 Instructions de montage des joints d'étanchéité
Référence
3HAC042536-001
3HAC043771-001
4 Réparation
Remarque
Shell Gadus S2
LUBRIPLATE SYNXTREME FG-
0
Utilisé pour les robots avec lubri-
fication de qualité alimentaire.
Utilisé pour les robots avec le
type de protection Hygienic.
Suite page suivante
