3.8 Dépannage de l'ordinateur des axes
Emplacement

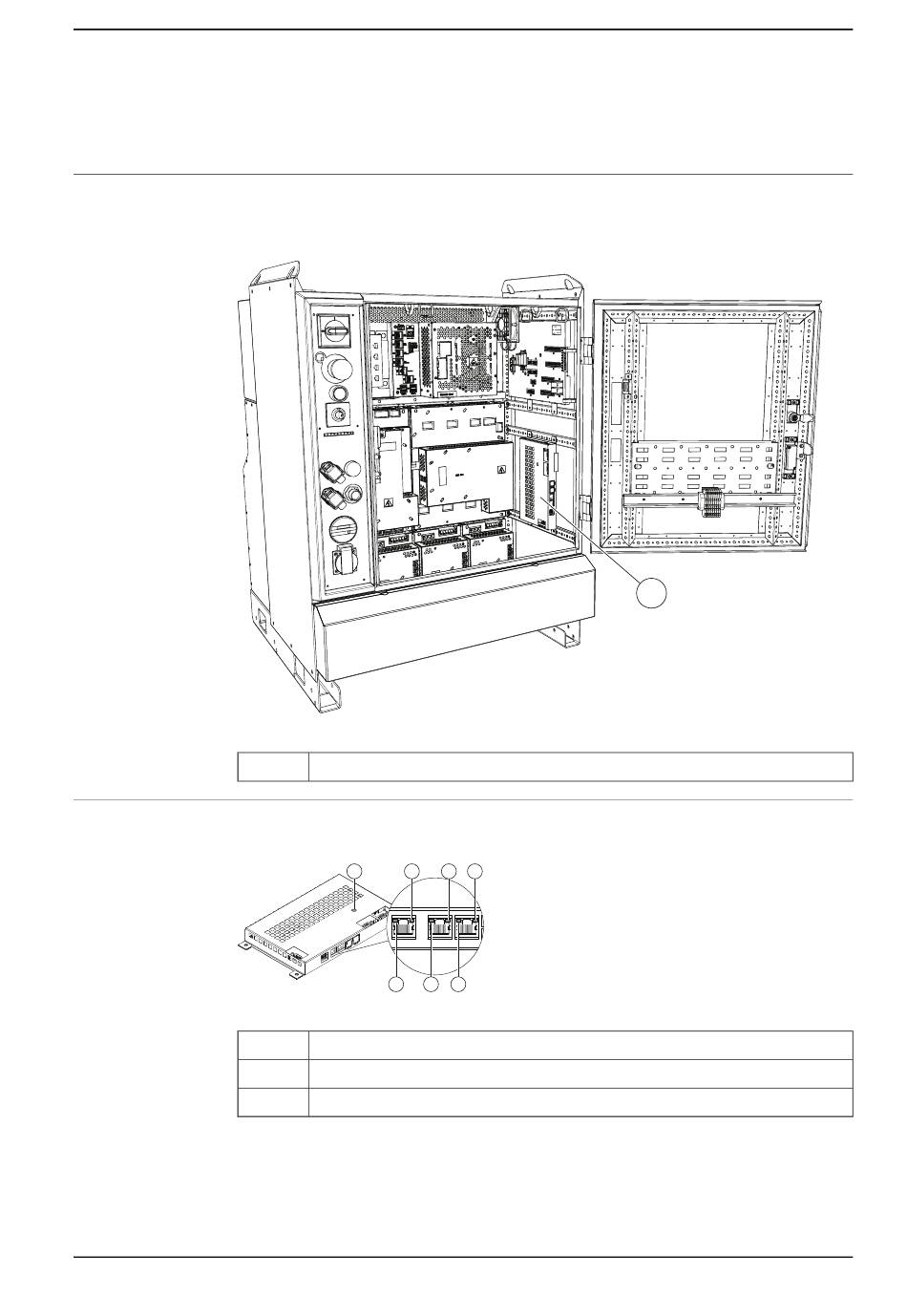

L'illustration ci-dessous représente l'emplacement de l'ordinateur des axes DSQC
668 dans le système de commande.
xx1300000809
A
Voyants
Cette illustration identifie les voyants de l'ordinateur des axes :
xx0800000485
A
B
C
Manuel d'utilisation - Dépannage IRC5
3HAC020738-004 Révision: AH
Carte d'axes
C B B B
A A A
LED Ethernet (jaune)
LED Ethernet (verte)
Voyant d'état
© Copyright 2005-2021- ABB. Tous droits réservés.
3 Dépannage par unité
3.8 Dépannage de l'ordinateur des axes
A
Suite page suivante
