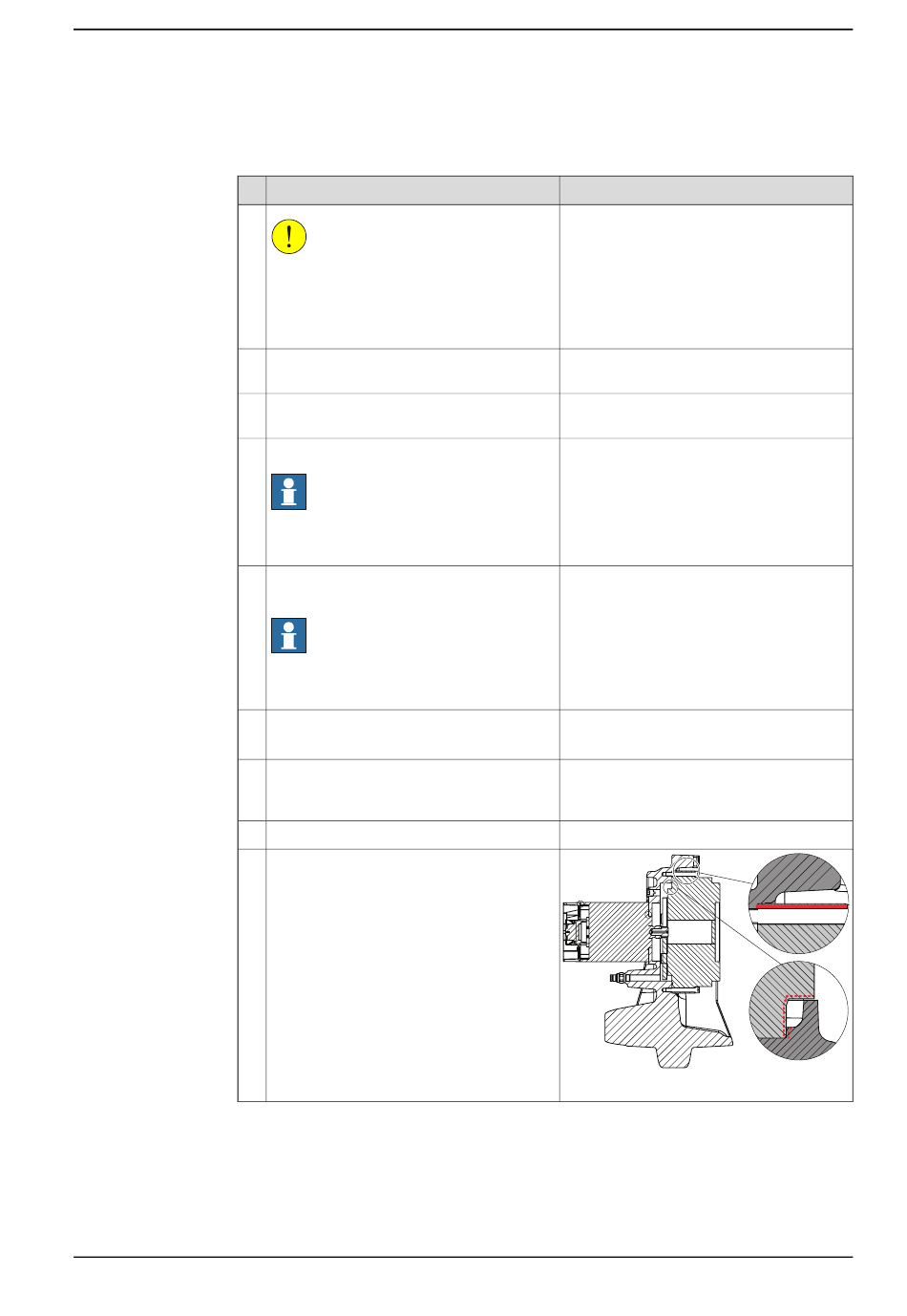

Remise en place du réducteur
Utilisez cette procédure pour reposer le réducteur.
1
2
3
4
5
6
7
8
9
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action
ATTENTION
Le poids du réducteur dépend de la varia-
nte110 kg.
Les dimensions de l'équipement de levage
utilisé doivent être adaptées à ce poids !
Appliquez l'accessoire de levage sur le ré-
ducteur.
Faites attention et soulevez le réducteur
de façon à ce qu'il repose sur son côté.
Retirez le joint torique et nettoyez-le.
Remarque
Cette opération s'applique également aux
nouvelles pièces détachées !
Nettoyez toute trace de contamination sur
les surfaces de contact.
Remarque
Nettoyez également la rainure du joint to-
rique.
Vérifiez l'état du joint torique.
Remplacez-la si elle est endommagée.
Lubrifiez le joint torique avec de la graisse
afin de faciliter son installation dans la rai-
nure.
Placez le joint torique dans la rainure.
Foundry Plus :
Appliquez du Mercasol sur les surfaces
indiquées dans la figure.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.8.3 Remplacement du réducteur de l'axe 2
Remarque
Outil de levage, réducteur: 3HAC046128-
001
xx1400000374
4 Réparation
Suite
Suite page suivante
