5
6
7

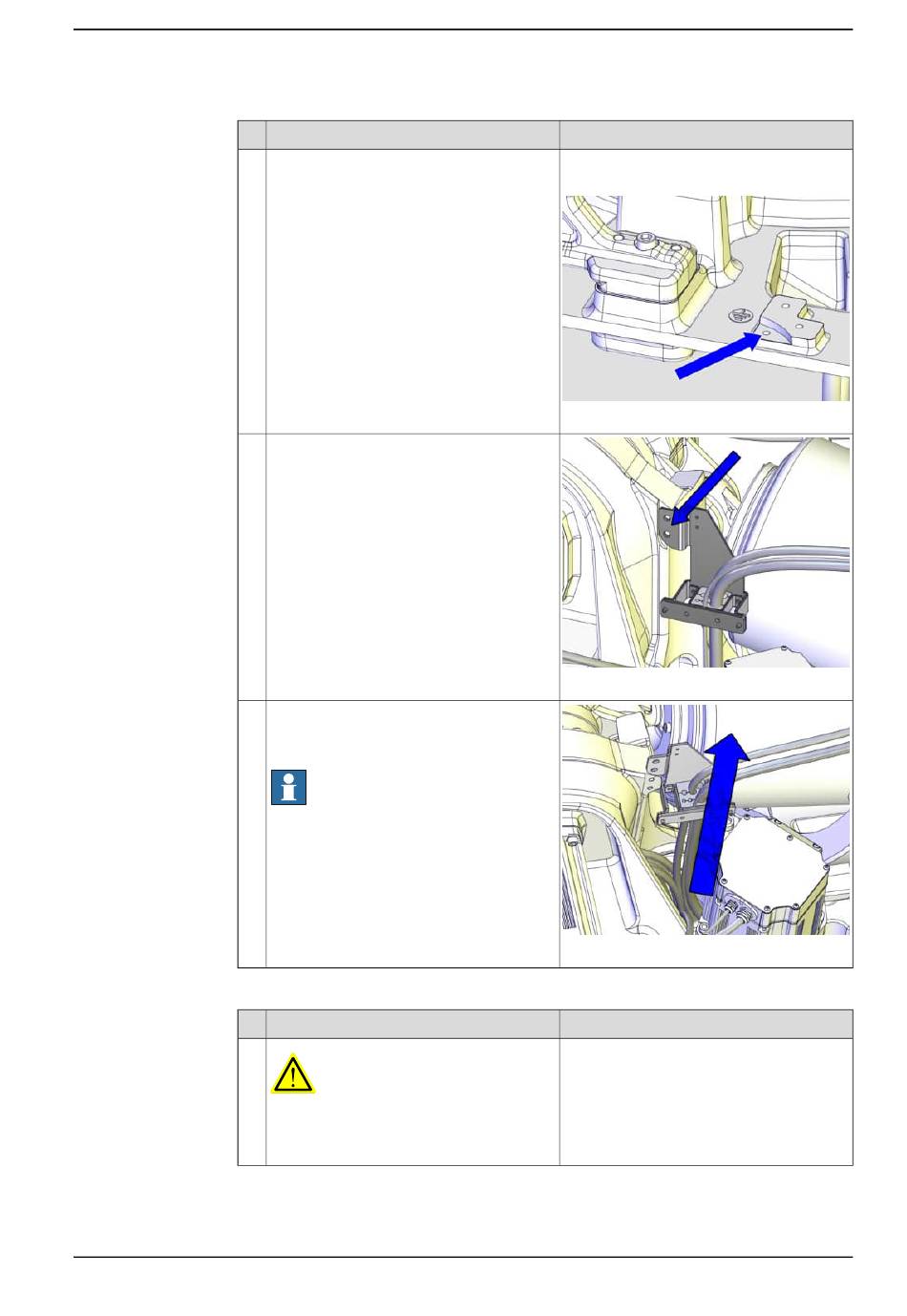

Déconnexion des câbles du moteur de l'axe 1 et de l'axe 2
1
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action
Déconnectez le câble de terre.
Le cas échéant, retirez les vis de fixation
du support.
Cela permet de faciliter le retrait des tuyaux
DressPack.
S'il est utilisé, faites attention et extrayez
les tuyaux DressPack via le tube de prote-
ction dans la base.
Remarque
Il n'est pas nécessaire de retirer les câbles
du DressPack à ce stade !
Action
DANGER
Assurez-vous que toutes les alimentations
électriques, la pression hydraulique et la
pression d'air sont coupées.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4 Réparation
4.4.1 Retrait du faisceau de câbles
Remarque
Dimension des vis : M6x16
Dimension des rondelles : 6,4x17x3
xx1400000354
xx1400000078
xx1400000088
Remarque
Suite page suivante
Suite
241
