4 Réparation

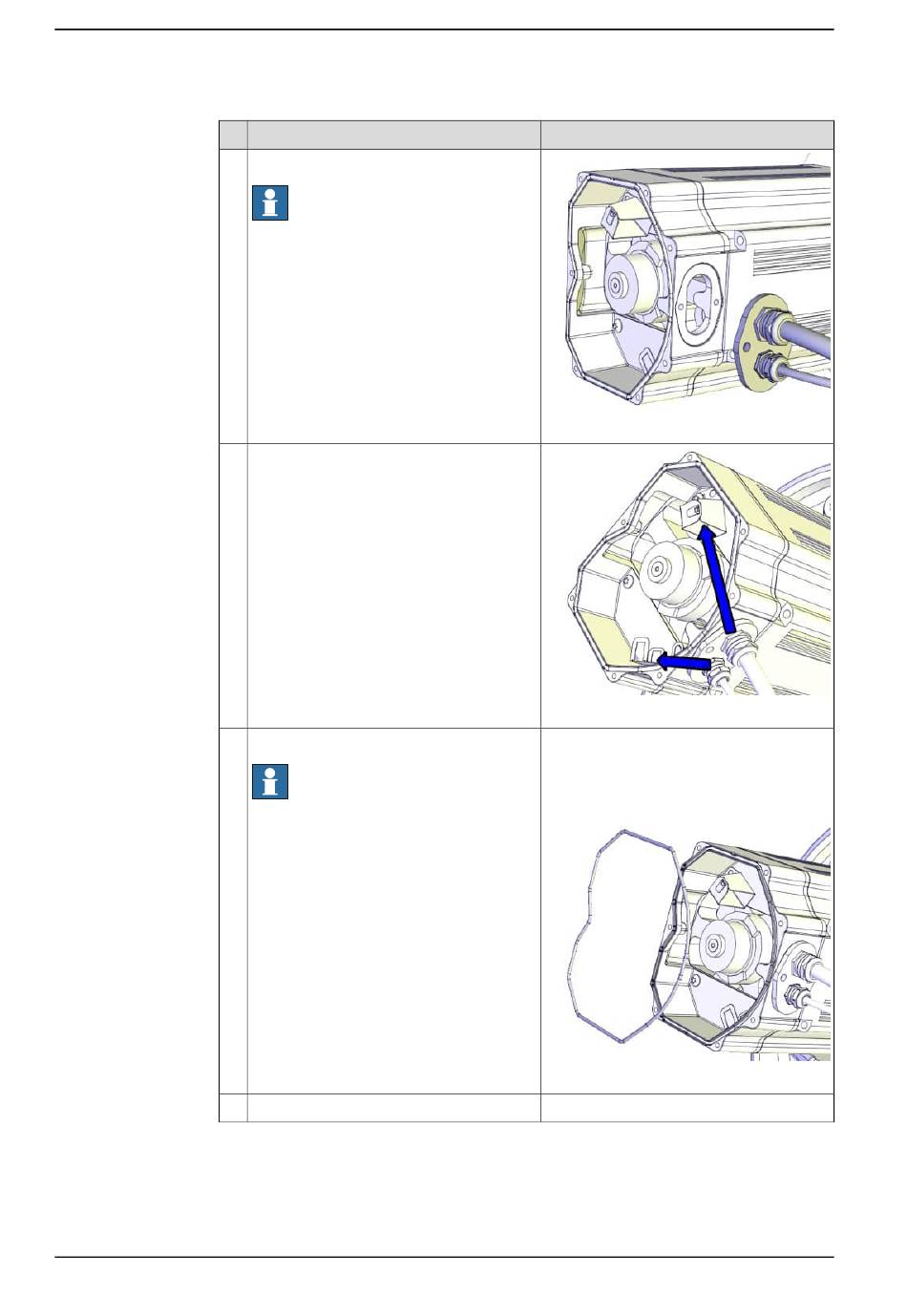

4.4.2 Remise en place du faisceau de câbles
Suite
2
3
4
5
Suite page suivante
260
Action
Replacez le couvercle du presse-étoupe.
Remarque
Remplacez le joint s'il est endommagé.
Raccordez les câbles moteur.
Effectuez le branchement suivant les mar-
quages sur les connecteurs.
Inspectez le joint torique.
Remarque
Remplacez-la si elle est endommagée.
Nettoyez le joint torique et sa rainure.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
xx1200001067
xx1200001066
Joint torique, axe 1 : 3HAC054692-002
Joint torique, axe 2 : 3HAC054692-002
Joint torique, axe 3 : 3HAC054692-002
Joint torique, axe 4 : 3HAC054692-001
xx1200001070
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
