3.3.2 Inspection du niveau d'huile dans le réducteur de l'axe 1
3.3.2 Inspection du niveau d'huile dans le réducteur de l'axe 1
Deux façons de vérifier le niveau d'huile
Il existe deux façons de vérifier le niveau d'huile sur un IRB 6700Inv, inversé ou
monté au sol. La première section ci-dessous décrit la mesure inversée du niveau
d'huile et la seconde, la mesure au sol de l'huile.
Emplacement du bouchon d'huile

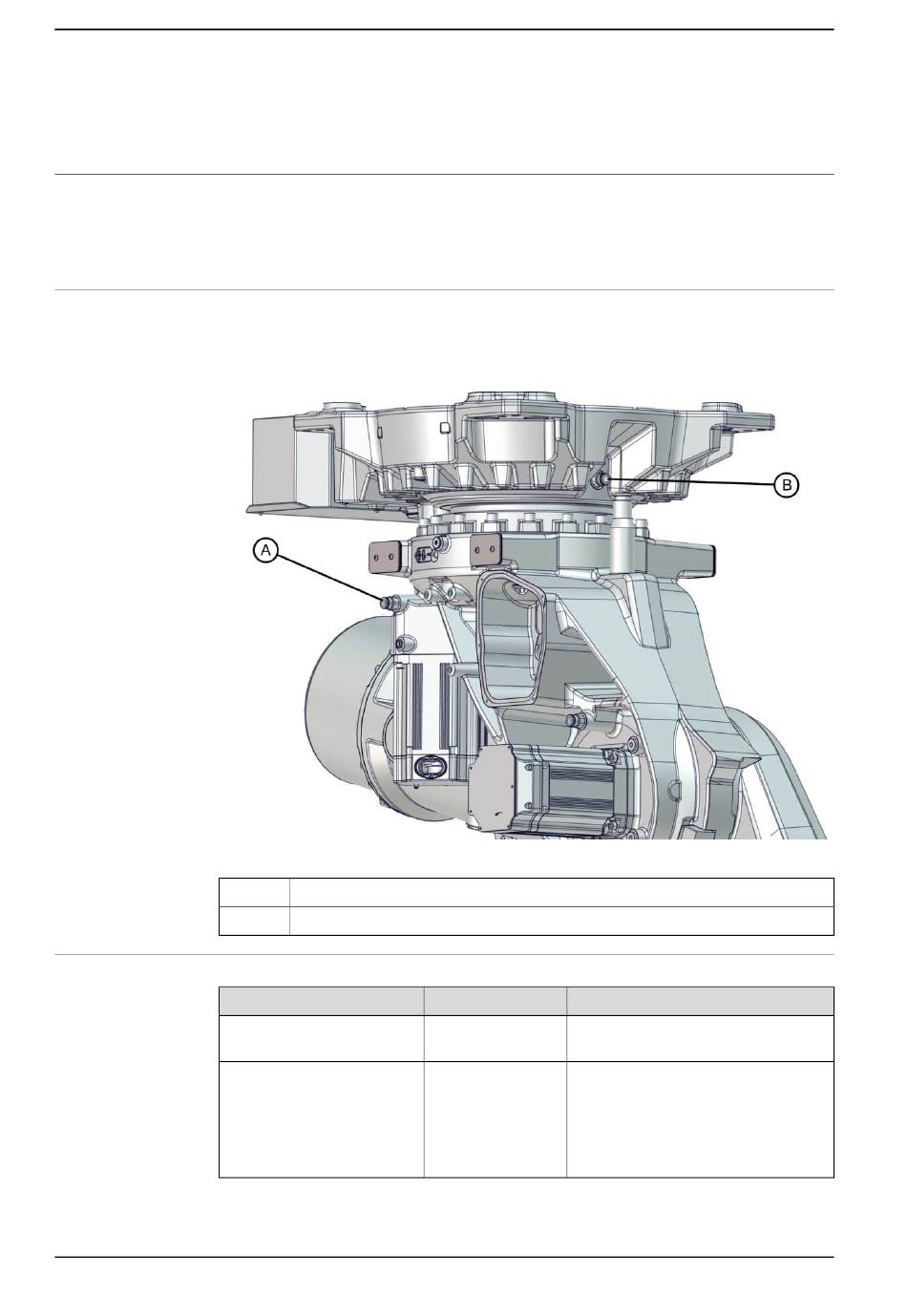

L'emplacement du bouchon d'huile par lequel le niveau d'huile est inspecté est
indiqué dans l'illustration.
xx1600002030
A
B
Outils nécessaires
Équipement
Jeu d'outils standard
Jauge de niveau d'huile
Suite page suivante
106
Bouchon d'huile
Orifice de ventilation
Référence
-
3HAC061881-001
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Le contenu est défini dans la section
Jeu d'outils standard à la page
Montez l'extension pour pouvoir utiliser
la jauge de niveau d'huile lorsque les
accessoires de chariot élévateur à
fourche sont montés.
L'outil comprend également une aéra-
tion.
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
749.
