Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action

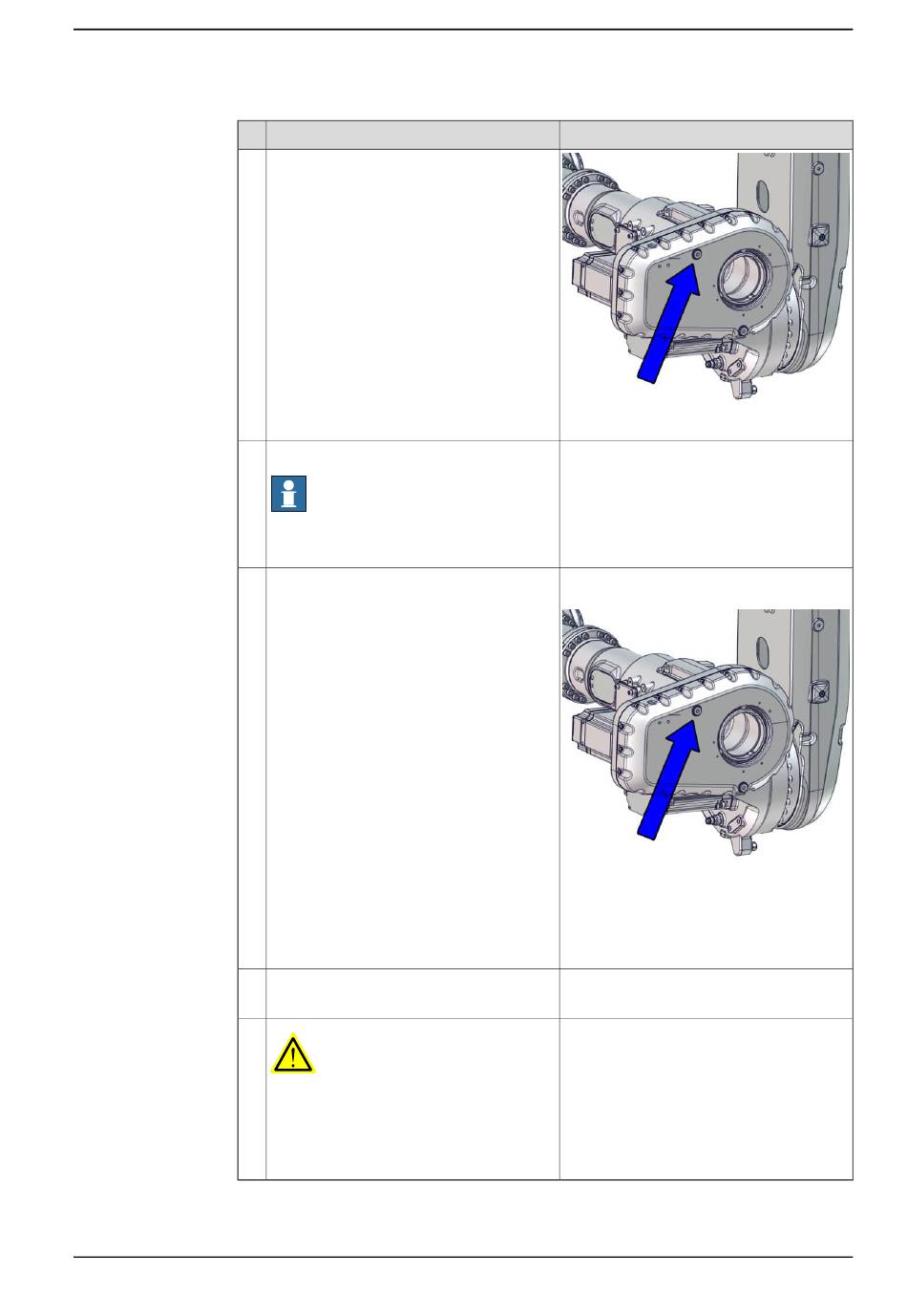

Ouvrez le bouchon de remplissage/niveau.
Remplissez le réducteur d'huile.
Remarque
La quantité d'huile à verser dépend de la
quantité d'huile vidangée précédemment.
Inspectez le niveau d'huile.
Remettez en place le bouchon d'huile avec
un joint torique neuf.
DANGER
Assurez-vous que toutes les exigences de
sécurité sont satisfaites avant d'effectuer
le premier test de fonctionnement. Voir
Exécution de test après installation, main-
tenance ou réparation à la page
© Copyright 2017 - 2023- ABB. Tous droits réservés.
3.4.5 Vidange d'huile, réducteur de l'axe 4
Remarque
xx1600002048
Le type et la quantité totale d'huile sont
décrits dans la section Manuel de référence
technique - Lubrification des réducteurs.
Le niveau est mesuré à l'orifice de remplis-
sage.
xx1600002048
Le niveau d'huile requis est : 0 - 10 mm en
dessous du trou du bouchon d'huile.
Voir
Inspection du niveau d'huile dans le
réducteur de l'axe 4 à la page
Joint torique, G 1/2": 3HAC061327-059
Couple de serrage :24 Nm.
98.
3 Maintenance
Suite
119.
175
