9

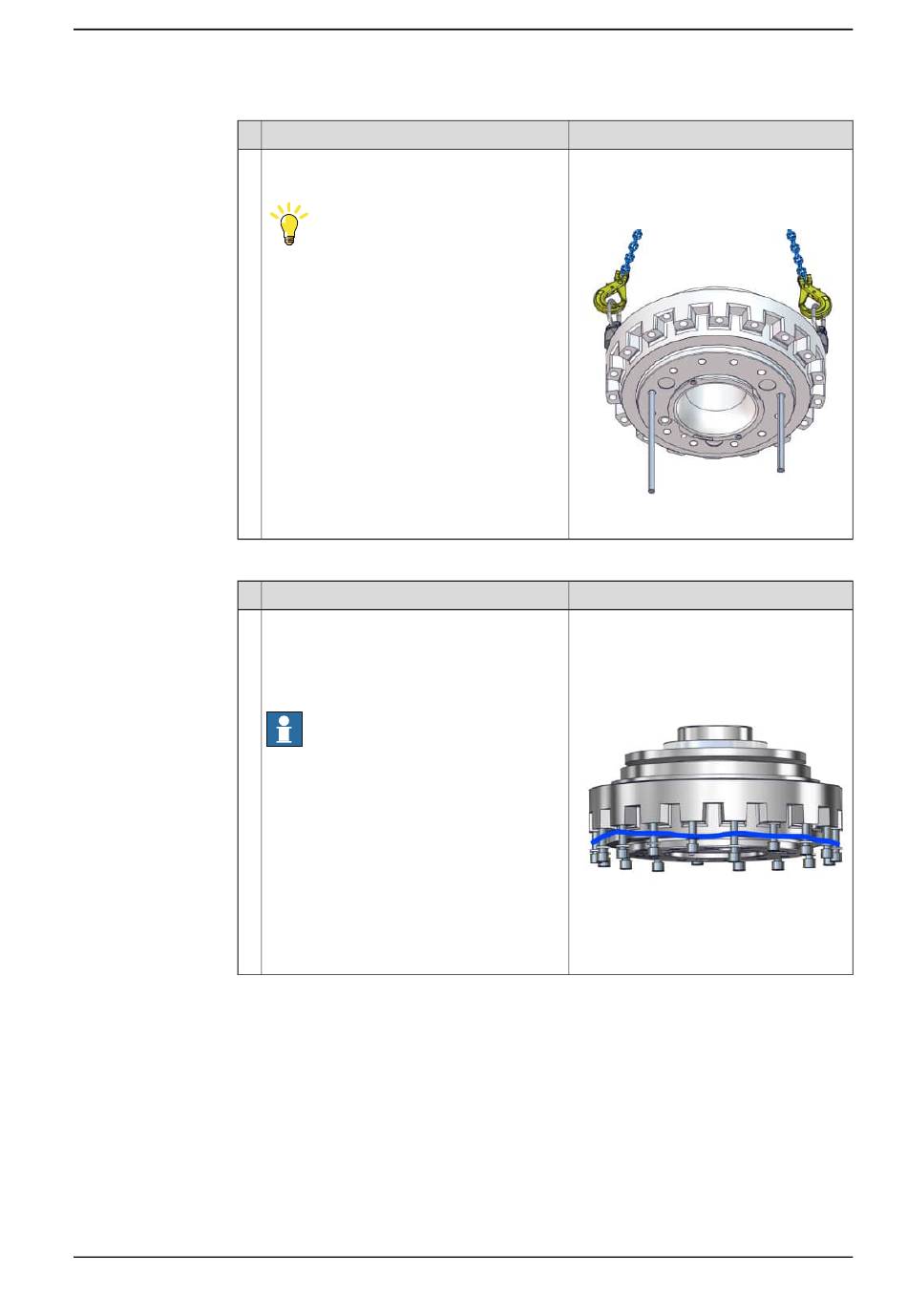

Remise en place du réducteur sur la base
1
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action
Placez des goujons de guidage dans des
trous opposés du réducteur.
Conseil
Lubrifiez les goujons de guidage avec de la
graisse afin que le réducteur coulisse mieux.
Action
Avant d'installer le réducteur, placez les vis
de fixation qui maintiennent le réducteur sur
le châssis, temporairement dans leurs trous
et vis de blocage avec l'ancien joint torique.
Ceci permet d'empêcher la chute des vis.
Remarque
N'utilisez pas le joint torique neuf !
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.8.2 Remplacement du réducteur de l'axe 1
Remarque
Goujon de guidage, M20x180:
3HAC048814-002
Utilisez toujours les goujons de guidage
par paires.
xx1700000327
Remarque
Si les vis de fixation ne sont pas montées
comme indiqué à ce stade, il sera quasi-
ment impossible de les installer plus tard
lorsque le réducteur sera posé sur la
base.
xx1400002176
4 Réparation
Suite
Suite page suivante
