Connexion des câbles du moteur de l'axe 5

Manuel du produit - IRB 6700Inv / IRB 6700I

3HAC058254-004 Révision: U

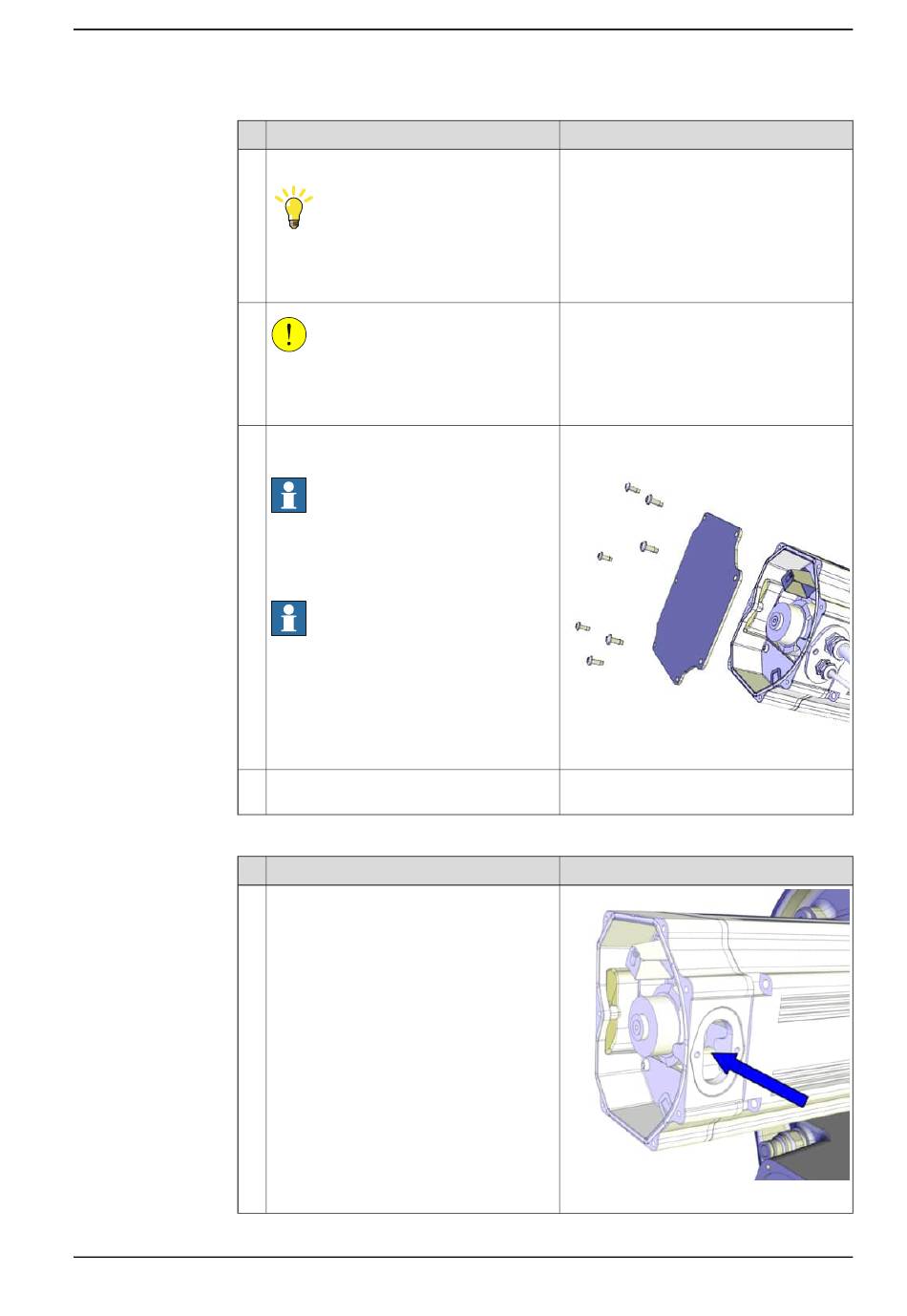

Remettez en place le joint torique.

Lubrifiez le joint torique avec de la graisse

afin de faciliter son installation dans la rai-

Lorsque vous posez le capot du moteur,

veillez à ne pas endommager les câbles

situés à l'intérieur.

Remettez en place le couvercle du moteur

avec ses vis de fixation.

Ne réutilisez pas les vis de fixation autota-

raudeuses. Remplacez-les par des vis de

fixation standard, sinon, les filetages seront

Vérifiez que les joints toriques ne sont pas

endommagés et sont correctement instal-

Assurez-vous de l'étanchéité des cou-

Enfoncez les câbles du moteur via l'ouver-

ture du presse-étoupe.

4.5.1 Remplacement du bras supérieur

Vis de fixation : M5x12 8,8 (7 pcs)

xx1200001135

xx1300000738

Suite page suivante

4 Réparation
