2.4.2.3 Levage du robot avec des élingues rondes
Élingues rondes utilisées pour le levage et le transport
D'après cette section, le robot peut être soulevé et transporté avec des élingues
rondes.
Pour la rotation du robot vers une position inversée, un accessoire de chariot
élévateur à fourche doit être utilisé avec un outil de rotation spécial ou un chariot
élévateur à fourche avec une fixation de rotateur. Voir
chariot élévateur à fourche à la page

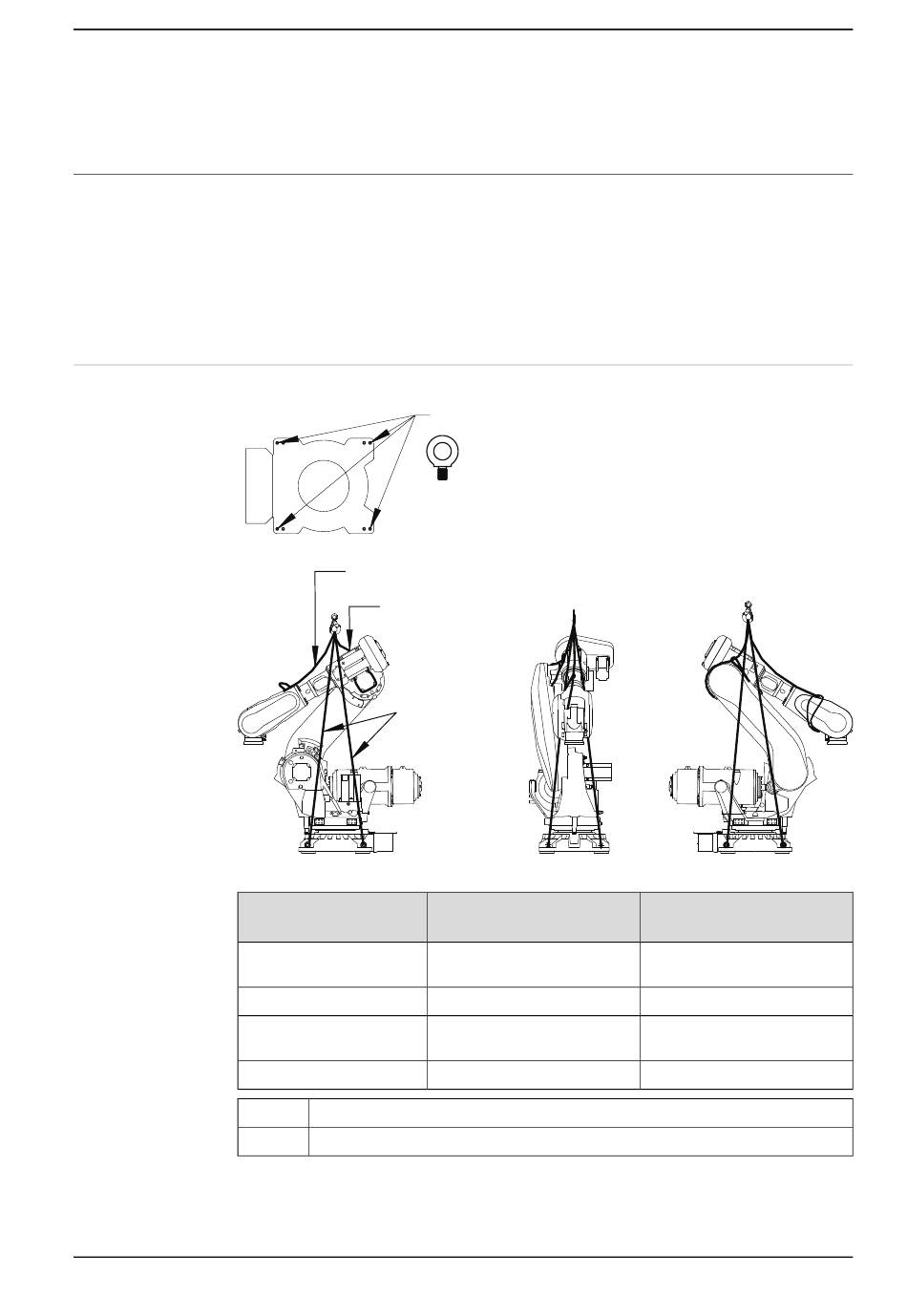

Fixation des élingues rondes
xx1600001372
Variante
IRB 6700Inv-300/2.60, IRB
6700I-300/2.60
IRB 6700I - 270/2.60 LID
IRB 6700Inv-245/2.90, IRB
6700I-245/2.90
IRB 6700I - 210/2.90 LID
C
D
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
2.4.2.3 Levage du robot avec des élingues rondes
D
(4x)
A
B
C
(4x)
Longueur A (1 pc)
Evitez toute tension !
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m (4 pcs)
Oeillet de levage, M20 (4 pcs)
© Copyright 2017 - 2023- ABB. Tous droits réservés.
2 Installation et mise en service
Levage du robot avec un
61.
Longueur B (1 pc)
Evitez toute tension !
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Élingue ronde, 2,5 m
Suite page suivante
