5
6
7
8
9
Retrait du moyeu
1
2
3
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action
Abaissez la poignée tournante.
faites tourner la console pour retirer le moteur.
ATTENTION
Le poids du moteur est 27 kg
Les dimensions de l'équipement de levage utilisé
doivent être adaptées à ce poids.
Déconnectez l'alimentation 24 VCC.
Fixez les œillets de levage dans deux des trous
de fixation sur le moteur.
Utilisez une élingue ronde pour sortir le moteur.
Action
DANGER
Assurez-vous que toutes les alimentations
électriques, la pression hydraulique et la
pression d'air sont coupées.

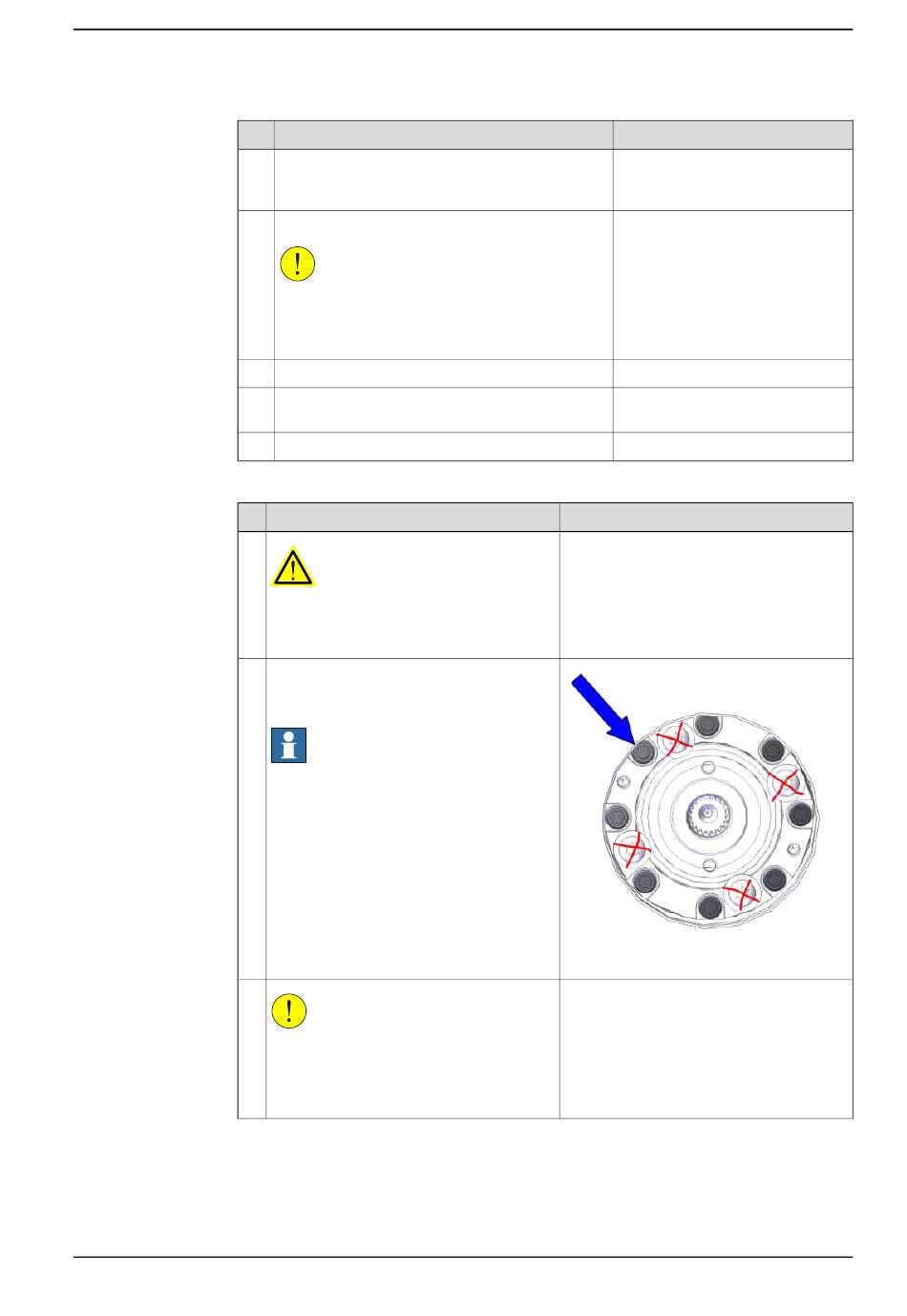

Dévissez les vis à tête cylindrique à six
pans creux M6x30 qui maintiennent le
moyeu.
Remarque
Ne retirez pas les vis à six pans Torx
M6x16.
ATTENTION
L'application d'une force excessive lors de
la séparation/l'assemblage du pignon du
moyeu et du réducteur risque d'endomma-
ger les roues dentées.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4 Réparation
4.8.1 Remplacement du moyeu
Remarque
Si le moteur est coincé, utilisez
Outil d'extraction, moteur M12 :
3HAC14631-1
Œillet de levage, M12, 3HAC16131-
1
Remarque
xx1500002038
Suite page suivante
Suite
569
