3 Maintenance
3.4.1 Type de lubrification des réducteurs
Suite
Emplacement des réducteurs

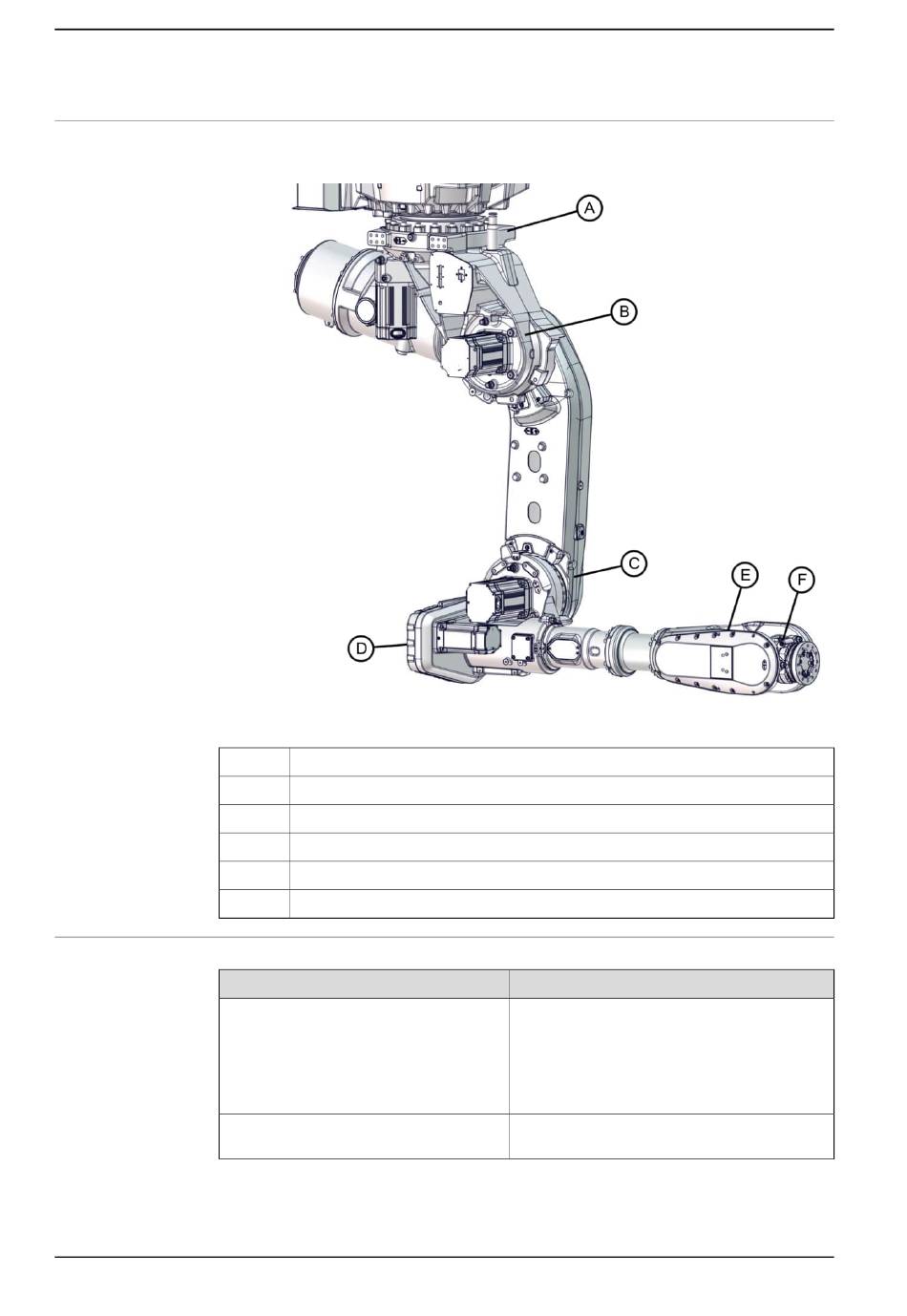

Cette figure illustre l'emplacement des réducteurs.
xx1600002100
A
B
C
D
E
F
Équipement
Équipement
Distributeur d'huile
Raccord pour équipement Quick Connect,
avec joint torique
Suite page suivante
150
Réducteur, axe 1
Réducteur, axe 2
Réducteur, axe 3
Réducteur, axe 4
Réducteur, axe 5
Réducteur, axe 6
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Comprend une pompe avec un tuyau d'évacua-
tion.
Utilisez le distributeur d'huile préconisé ou un
équivalent :
Orion OriCan, référence 22590 (pneuma-
tique)
Manuel du produit - IRB 6700Inv / IRB 6700I
