4 Réparation
4.8.1 Remplacement du moyeu
Suite
6
Fixation de l'outil d'extraction
1
Suite page suivante
574
Action
Type de protection Foundry Plus
Valide pour les moteurs de l'axe 2, axe 3, axe 4
et axe 6.

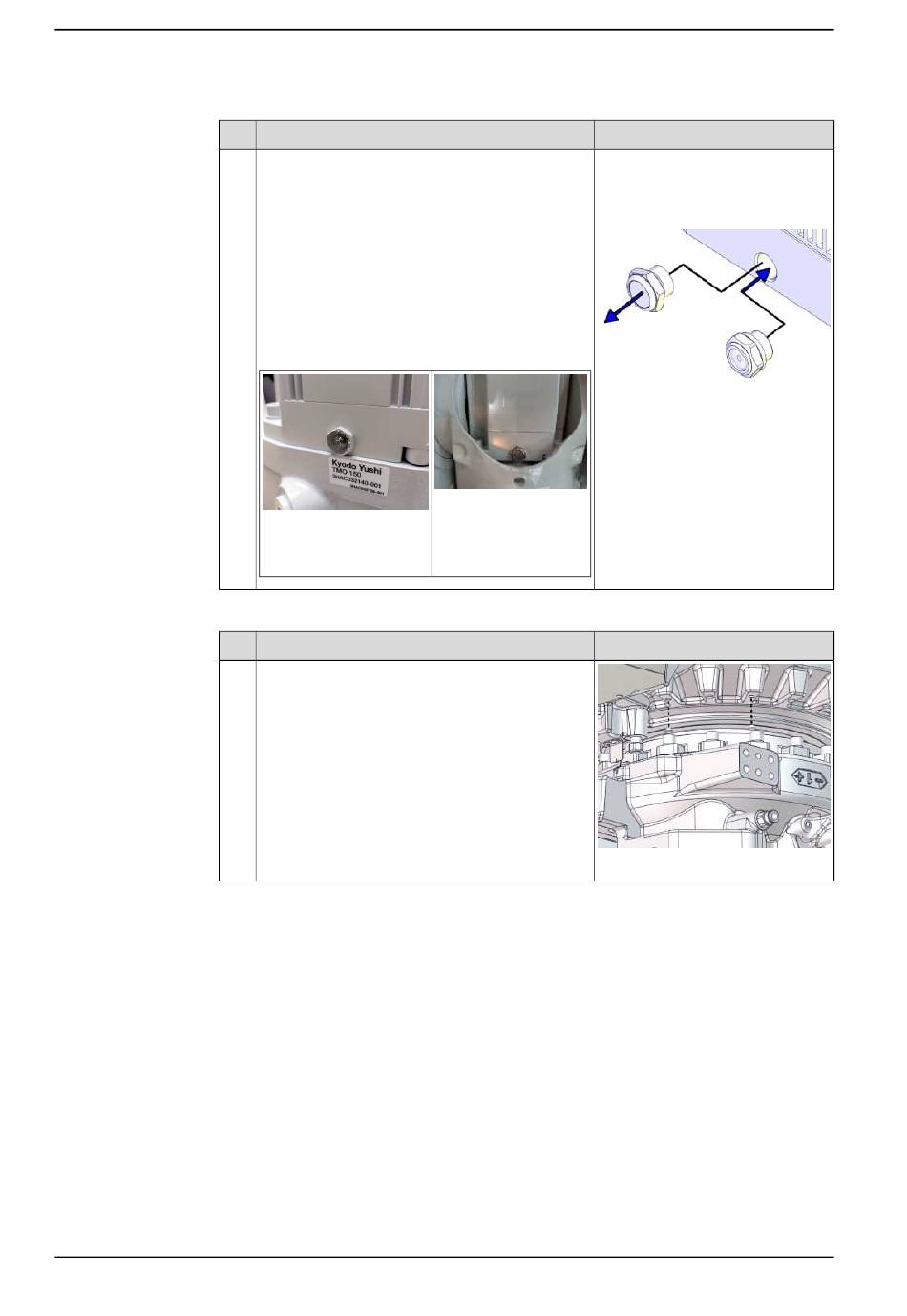

Si le moteur est une pièce de rechange neuve, le
filtre de protection du trou d'évacuation doit être
remplacé par un bouchon / voyant transparent
(joint à la livraison de la pièce de rechange). Reti-
rez le filtre de protection et installez le bouchon /
voyant transparent.
Sur le moteur de l'axe 6, il y a deux filtres de pro-
tection qui doivent être remplacés par des boucho-
ns / voyants transparents.
xx2200002188
Bouchon transparent
(Foundry Plus).
Action
Foundry plus :
Retirez les bouchons en plastique.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Couple de serrage, bouchon trans-
parent : 20 Nm ±10%
Couple de serrage, filtre de protec-
tion : 10 Nm ±10%
xx1600000576
xx1800000101
Filtre de protection
(Standard).
Remarque
xx1700000364
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
