4 Réparation
4.5.5 Remplacement du bras inférieur
Suite
6
7
8
Suite page suivante
402

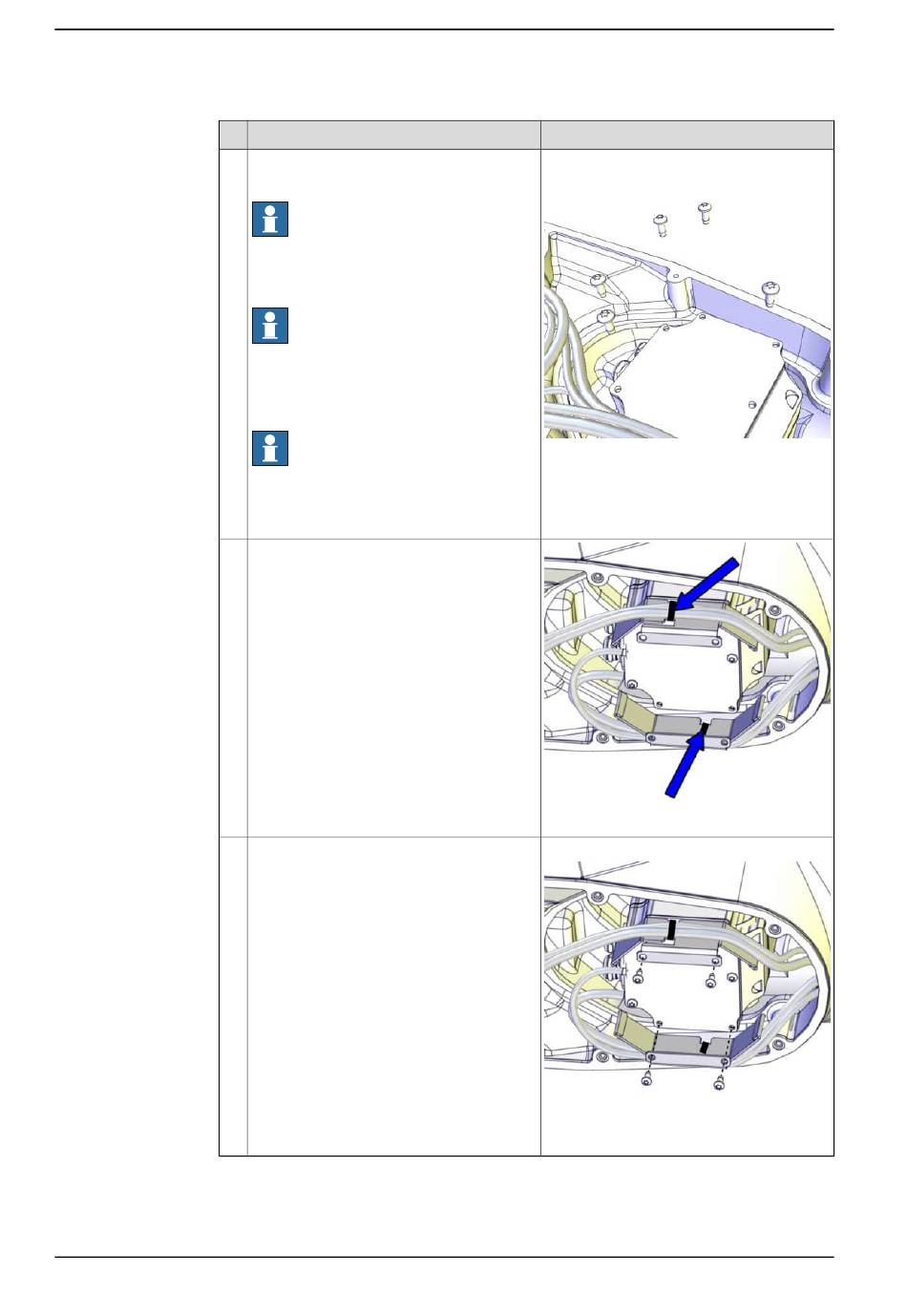

Action
Reposez le capot du moteur avec ses vis
de fixation.
Remarque
Ne remettez pas en place les vis de fixation
de la plaque de protection thermique à ce
stade.
Remarque
Ne réutilisez pas les vis de fixation autota-
raudeuses sous peine d'endommager les
filetages. Remplacez-les par des vis de
fixation standard.
Remarque
Vérifiez que les joints toriques ne sont pas
endommagés et sont correctement instal-
lés.
Fixez le faisceau de câbles à la plaque de
protection thermique à l'aide des brides de
câblage.
Fixez la plaque de protection thermique à
l'aide des vis.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Vis : M5x12.
xx1200001013
xx1500001029
Vis : M5x12.
xx1500001030
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
