ABB IRB 6700Inv Manuel Du Produit page 158

3 Maintenance
3.4.2 Vidange d'huile, réducteur axe 1
Suite
4
5
6
7
8
Suite page suivante
158

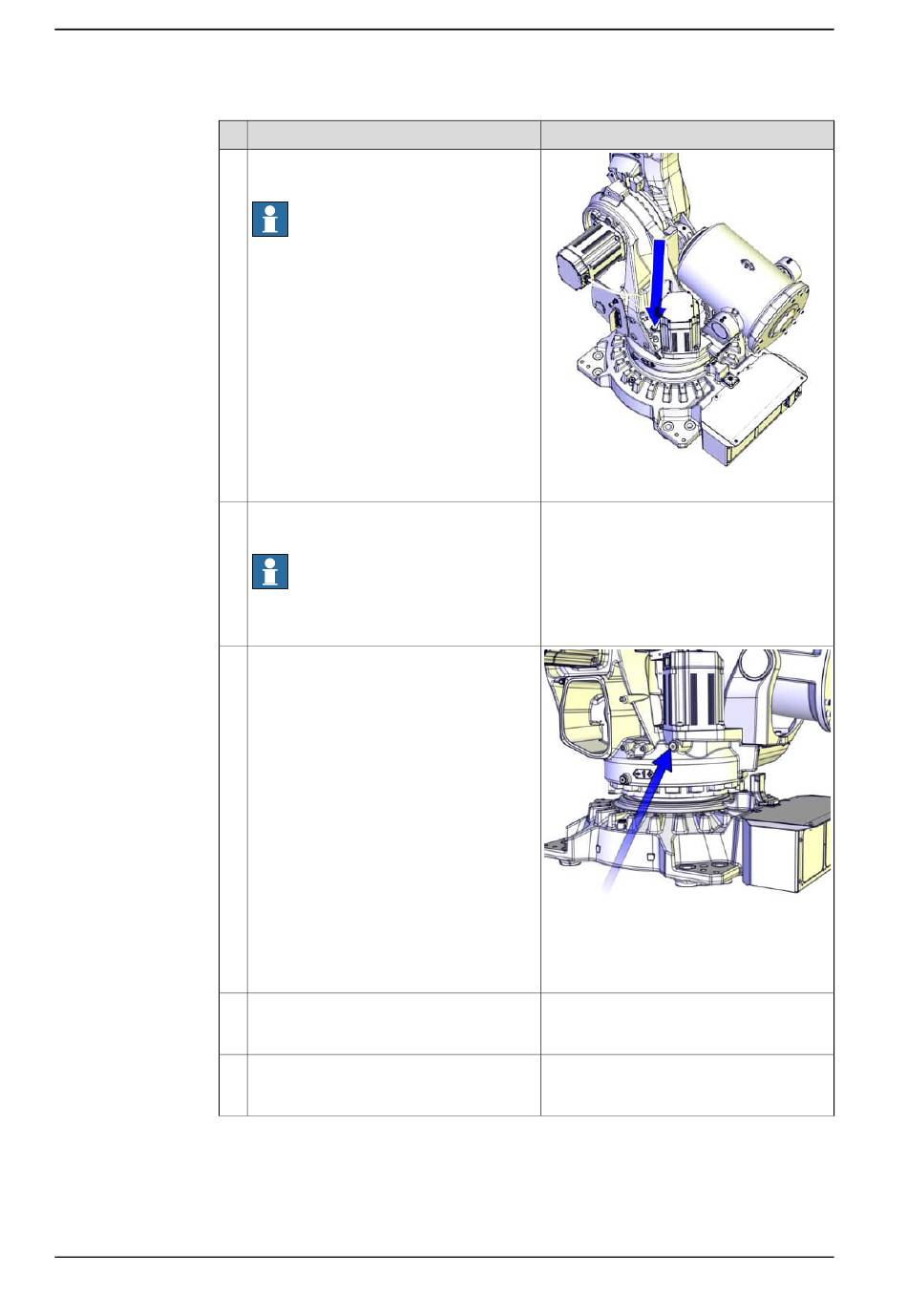

Action
Retirez le bouchon de l'orifice de ventila-
tion.
Remarque
L'orifice de ventilation est ouvert afin de
permettre à l'air de s'échapper pendant le
processus de remplissage.
Remplissez le réducteur d'huile à l'aide du
distributeur d'huile.
Remarque
La quantité d'huile à verser dépend de la
quantité d'huile vidangée précédemment.
Inspectez le niveau d'huile.
Retirez le distributeur d'huile et remettez
en place le capuchon de protection sur le
raccord.
Remettez en place le bouchon d'huile de
l'orifice de ventilation avec un joint torique
neuf.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
xx1200000950
Le type et la quantité totale d'huile sont
décrits dans la section Manuel de référence
technique - Lubrification des réducteurs.
xx1500001655
Niveau d'huile requis :
0 - 5 mm en dessous du trou du bouchon
d'huile.
Joint torique, G 1/2": 3HAC061327-059
Couple de serrage :24 Nm.
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
