4.8.5 Remplacement du réducteur de l'axe 6
Emplacement du réducteur de l'axe 6

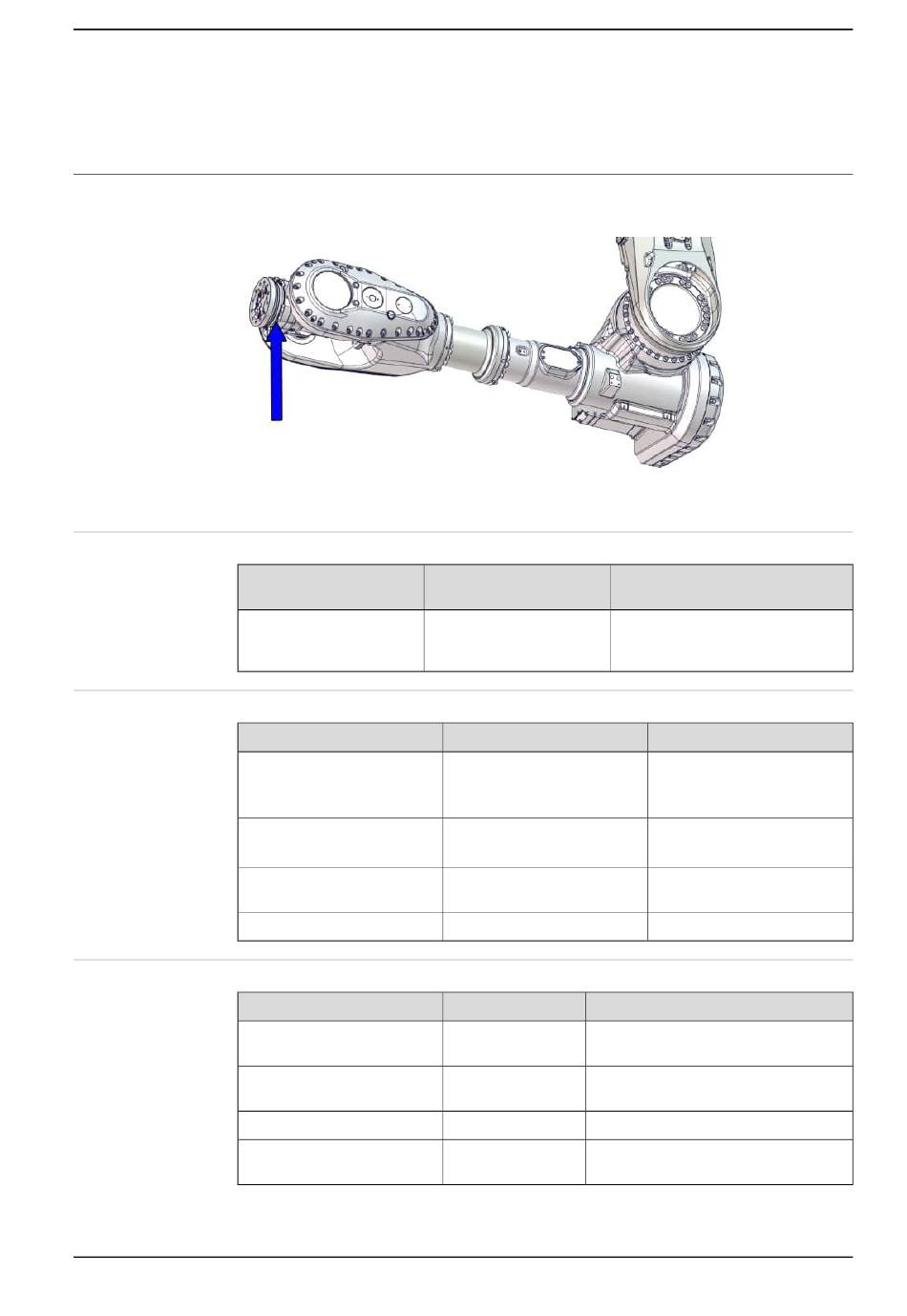

L'emplacement du réducteur de l'axe 6 est indiqué dans l'illustration.
xx1700000461
Pièces détachées
Pièces détachées
Réducteur axe -6
Consommables
Équipement, etc.
Graisse
Joint torique
Joint
Joint torique
Outils et équipement requis
Équipement, etc.
Outil de rotation
Alimentation 24 V CC
Testeur d'étanchéité
Boîte à outils d'étalonnage,
Axis Calibration
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Numéro de pièce déta-
chée
Voir Manuel du produit,
pièces détachées - IRB
6700/IRB 6700Inv
Référence
3HAC042536-001
3HAB3772-107
3HAC033489-001
3HAB3772-161
Référence
3HAB7887-1
-
-
3HAC055412-001
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.8.5 Remplacement du réducteur de l'axe 6
Remarque
Remarque
Shell Gadus S2
Pour la lubrification des joints
toriques.
D = 102 x 3
Utilisé sur la bride du moteur.
Utilisé sur le couvercle du
moteur.
Utilisé sur le réducteur.
Remarque
Utilisé pour faire pivoter le pignon du
moteur.
Utilisé pour desserrer les freins de
moteur.
Fourni sous la forme d'un ensemble
d'outils d'étalonnage.
4 Réparation
Suite page suivante
697
