Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U

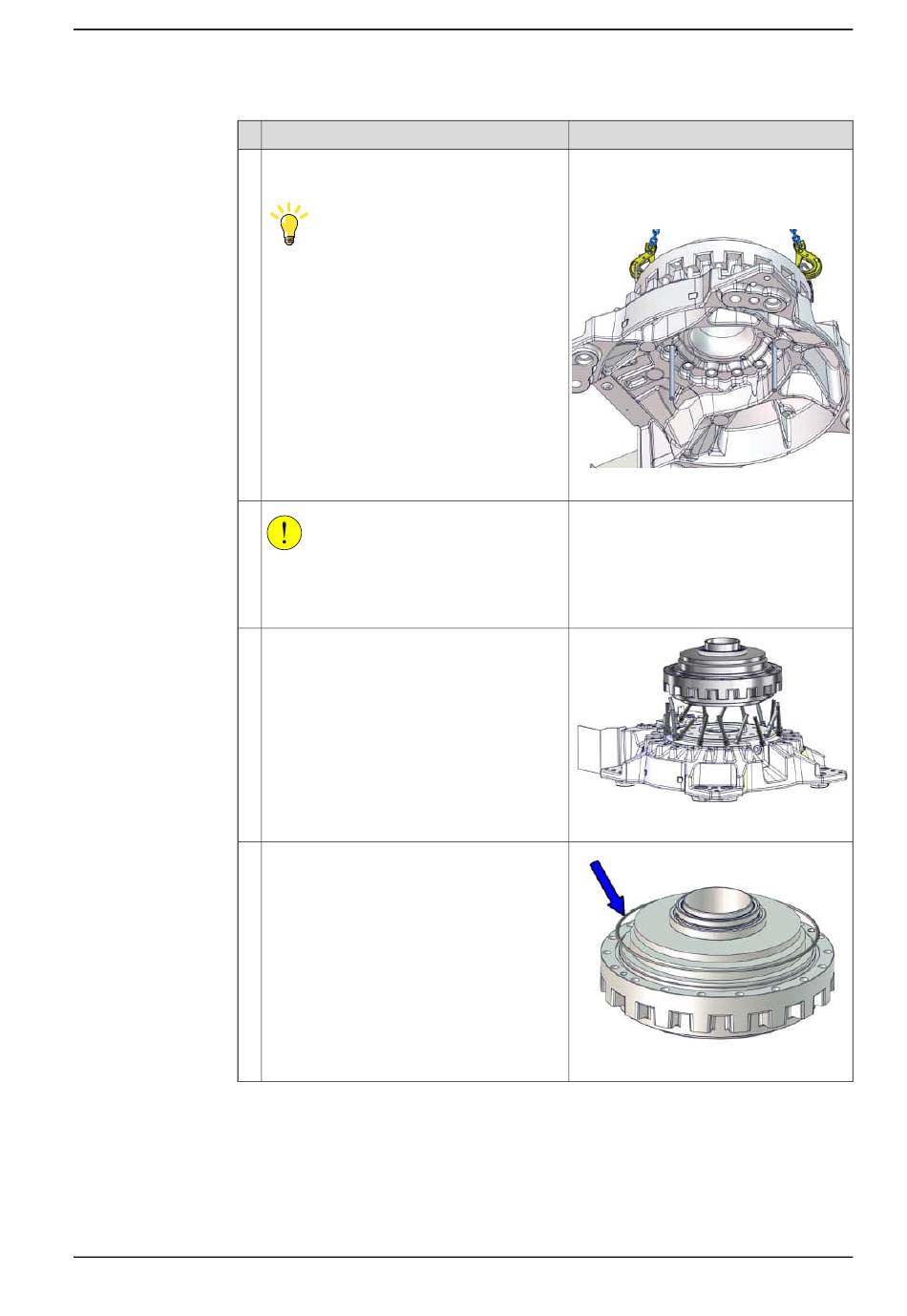

Action
Fixez deux goujons de guidage dans des
trous opposés.
Conseil
Lubrifiez les goujons de guidage avec de la
graisse afin que le réducteur coulisse mieux.
ATTENTION
Le poids du réducteur est 140 kg
Les dimensions de l'équipement de levage
utilisé doivent être adaptées à ce poids.
Soulevez le réducteur.
Retirez l'ancien joint torique pour l'utiliser
comme aide lors du maintien des vis pendant
l'installation du nouveau réducteur.
Un nouveau joint torique doit être installé
dans le nouveau réducteur.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.8.2 Remplacement du réducteur de l'axe 1
Remarque
Goujon de guidage, M20x180:
3HAC048814-002
Utilisez toujours les goujons de guidage
par paires.
xx1700000337
xx1700000566
xx1700001378
4 Réparation
Suite
Suite page suivante
607
