4 Réparation

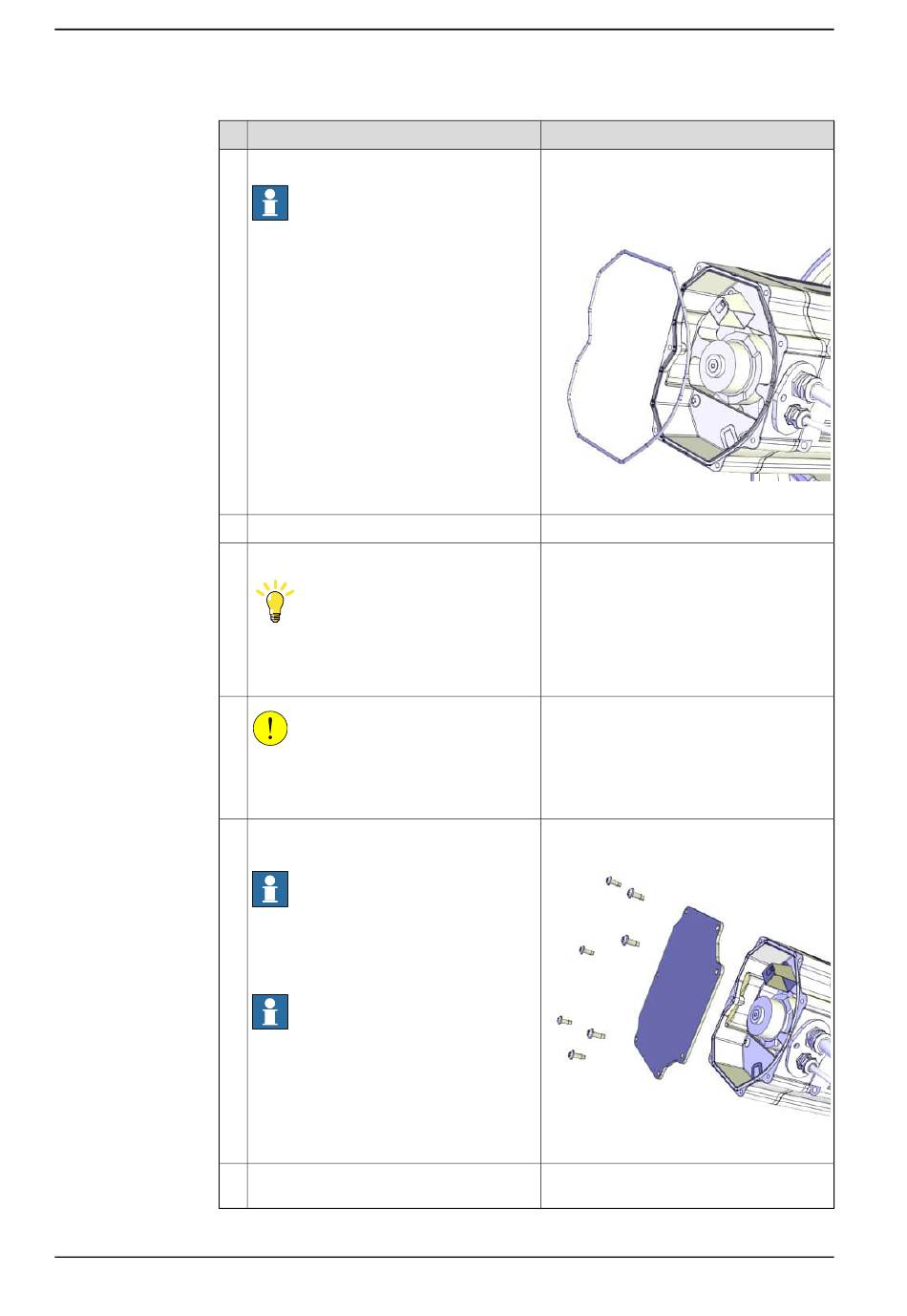

4.7.4 Remplacement du moteur de l'axe 4
Suite
4
5
6
7
8
9
Suite page suivante
528
Action
Inspectez le joint torique.
Remarque
Remplacez-la si elle est endommagée.
Nettoyez le joint torique et sa rainure.
Remettez en place le joint torique.
Conseil
Lubrifiez le joint torique avec de la graisse
afin de faciliter son installation dans la rai-
nure.
ATTENTION
Lorsque vous posez le capot du moteur,
veillez à ne pas endommager les câbles
situés à l'intérieur.
Remettez en place le couvercle du moteur
avec ses vis de fixation.
Remarque
Ne réutilisez pas les vis de fixation autota-
raudeuses. Remplacez-les par des vis de
fixation standard, sinon, les filetages seront
endommagés.
Remarque
Vérifiez que les joints toriques ne sont pas
endommagés et sont correctement instal-
lés.
Assurez-vous de l'étanchéité des cou-
vercles.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Joint torique, axe 1 : 3HAC054692-002
Joint torique, axe 2 : 3HAC054692-002
Joint torique, axe 3 : 3HAC054692-002
Joint torique, axe 4 : 3HAC054692-001
xx1200001070
Vis de fixation : M5x12 8,8 (7 pcs)
xx1200001135
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
