Desserrage des supports de câble
Utilisez cette procédure pour desserrer les supports de câble.
1
2
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
Action

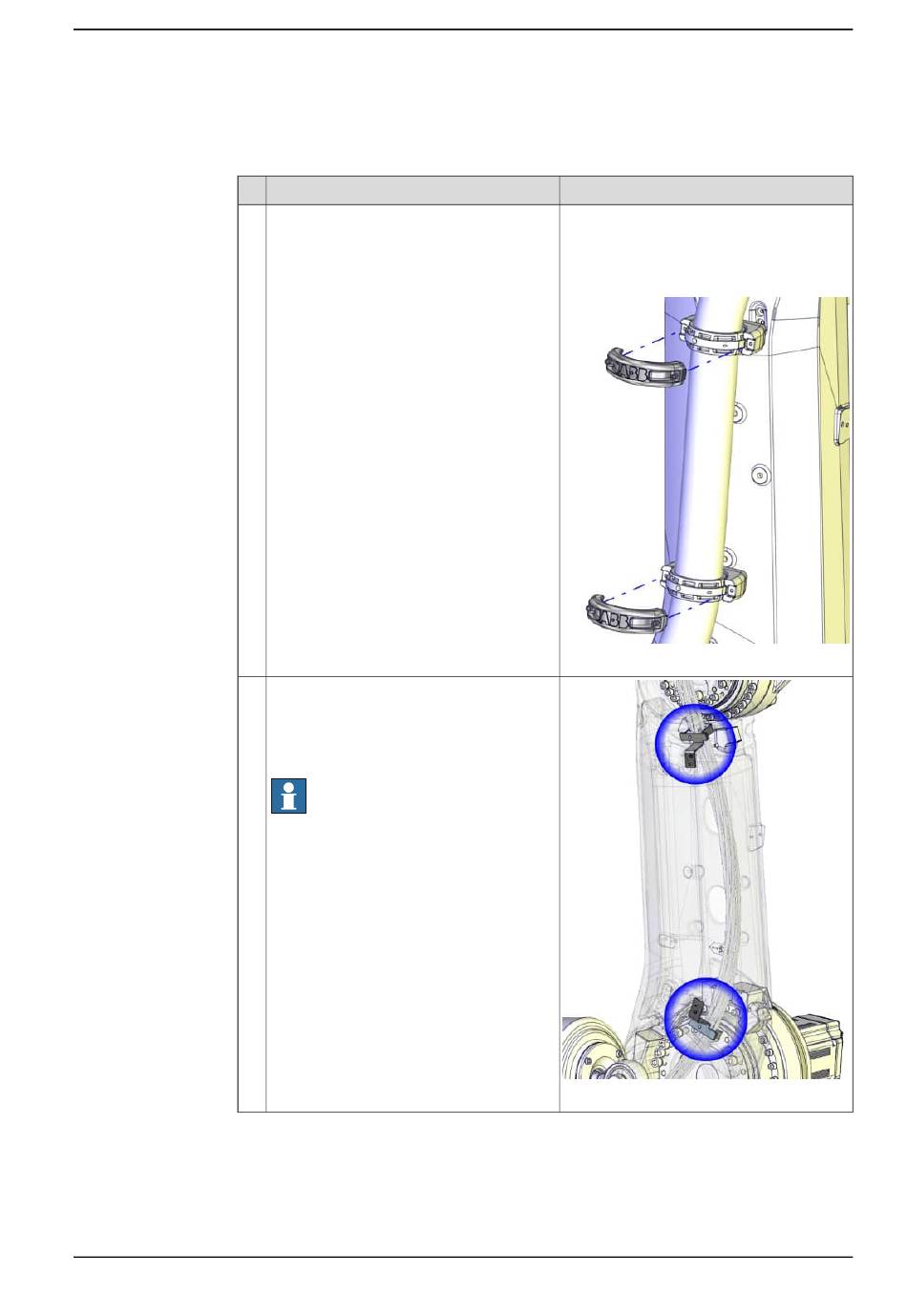

Si le robot est équipé d'un DressPack :
•
Ouvrez les deux porte-rotules du
bras inférieur et soulevez le câblage
hors des porte-rotules.
Desserrez et retirez les vis de fixation qui
maintiennent le collier métallique du bras
inférieur de l'axe 2 et le collier métallique
du bras inférieur de l'axe 3 situés à l'inté-
rieur du bras inférieur.
Remarque
Les vis peuvent être atteintes depuis l'exté-
rieur du bras inférieur.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.8.3 Remplacement du réducteur de l'axe 2
Remarque
Le retrait du paquet de câbles du Dress-
Pack est expliqué en détail dans le manuel
du produit "IRB 6700 DressPack". Pour la
référence, voir la section
page
10.
xx1400000195
xx1300000540
4 Réparation
Suite
Références à la
Suite page suivante
647
