3 Maintenance
3.4.7 Vidange d'huile, réducteur de l'axe 6
Suite
6
7
8
184
Action
Vérifiez le niveau d'huile.
Remarque
Le niveau est mesuré à l'orifice de remplis-
sage.
Remettez en place le bouchon d'huile avec
un joint torique neuf.
DANGER
Assurez-vous que toutes les exigences de
sécurité sont satisfaites avant d'effectuer
le premier test de fonctionnement. Voir
Exécution de test après installation, main-
tenance ou réparation à la page
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque

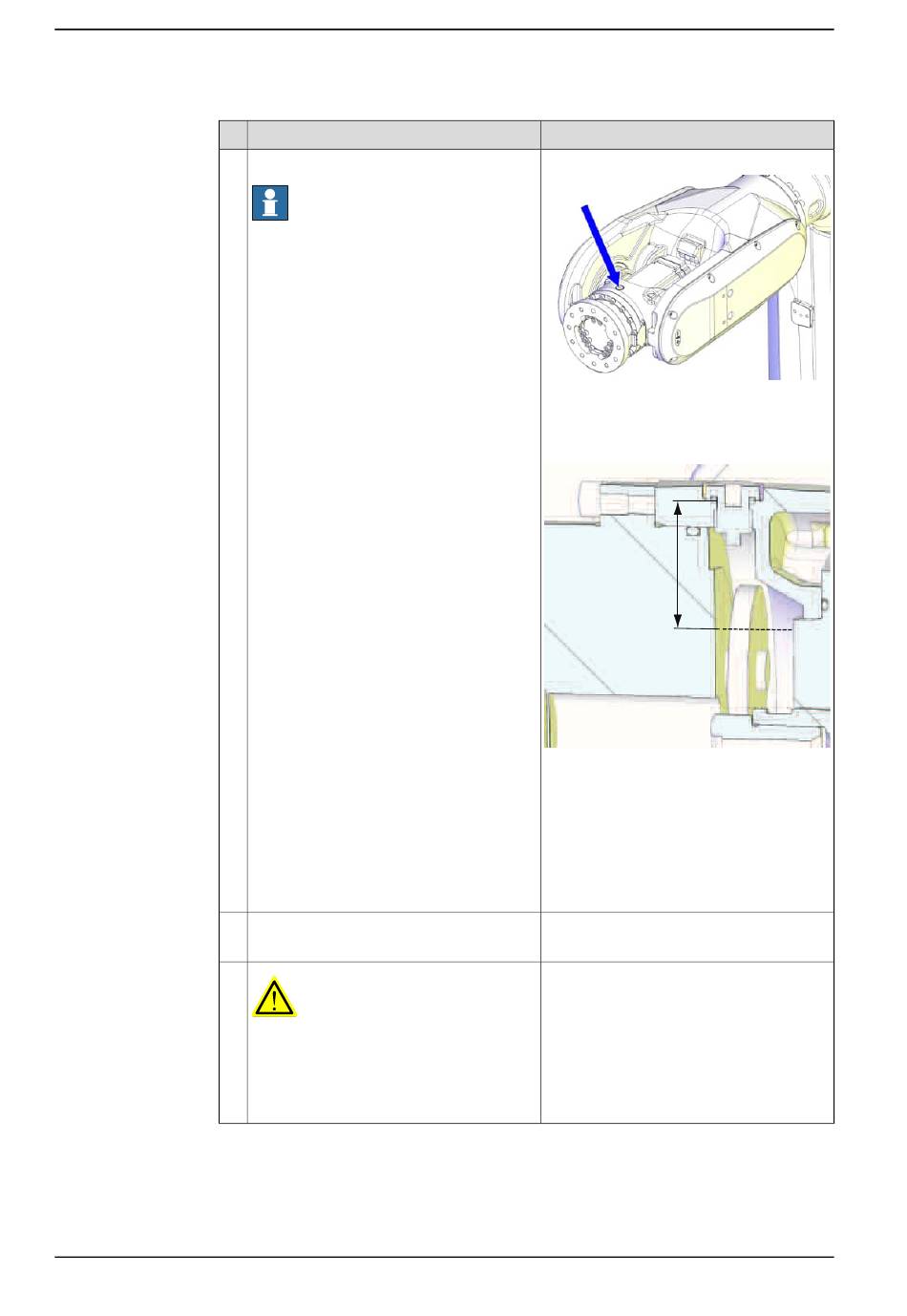

Méthode 1 :
xx1200000963
Le niveau d'huile requis est : 45 mm ± 5
mm en dessous de la surface d'étanchéité
du bouchon d'huile.
xx1300000693
Vous trouverez davantage d'informations
dans la section
dans le réducteur de l'axe 6 à la page
Méthode 2 :
Faites tourner l'axe 5 de +77°.
Le niveau d'huile requis est : 0 - 10 mm en
dessous de l'orifice du bouchon d'huile.
Joint torique, G 1/4": 3HAC061327-060
Couple de serrage :24 Nm.
98.
Manuel du produit - IRB 6700Inv / IRB 6700I
Inspection du niveau d'huile
125.
3HAC058254-004 Révision: U
