4.8.2 Remplacement du réducteur de l'axe 1
Suite
16
17
18
Suite page suivante
618

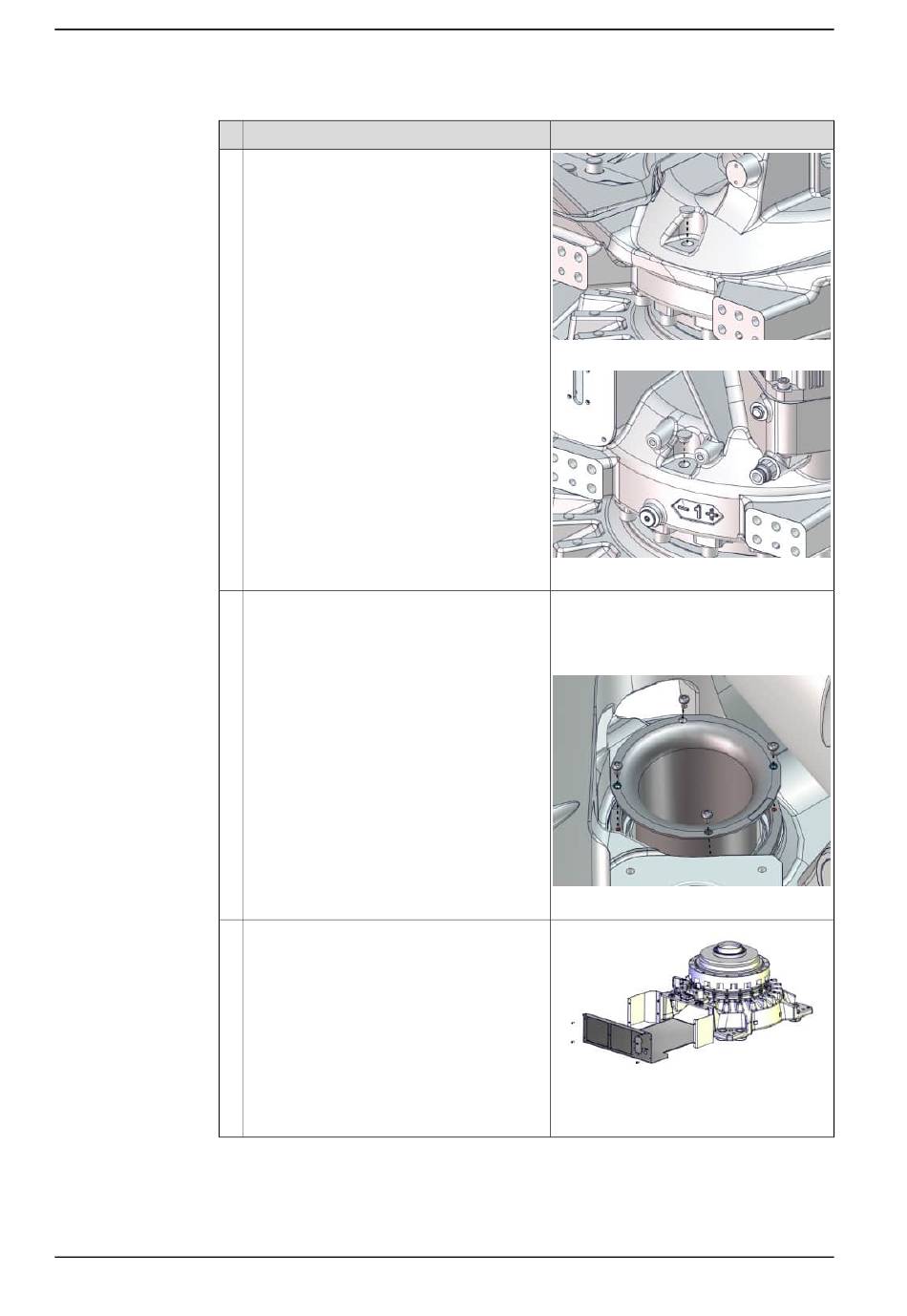

Action
Retirez les goujons de guidage et replacez
les deux bouchons de protection en plastique
ou les deux vis M16.
Remettez en place le guide-câble dans le
châssis.
Fixez-le avec les quatre vis de fixation.
Appliquez du liquide de blocage sur les vis.
Réinstallez la plaque arrière.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
xx1700000320
xx1700000321
Vis : M6x10 (4 pcs).
Liquide de blocage : Loctite 2400 (ou
équivalent Loctite 243) (-).
Couple de serrage : 10 Nm.
xx1700001256
xx1400002171
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
