4 Réparation
4.8.2 Remplacement du réducteur de l'axe 1
Suite
7
8
9
Suite page suivante
622
Action
ATTENTION
L'application d'une force excessive lors de
la séparation/l'assemblage du pignon de
moteur et du moyeu risque d'endommager
les splines !

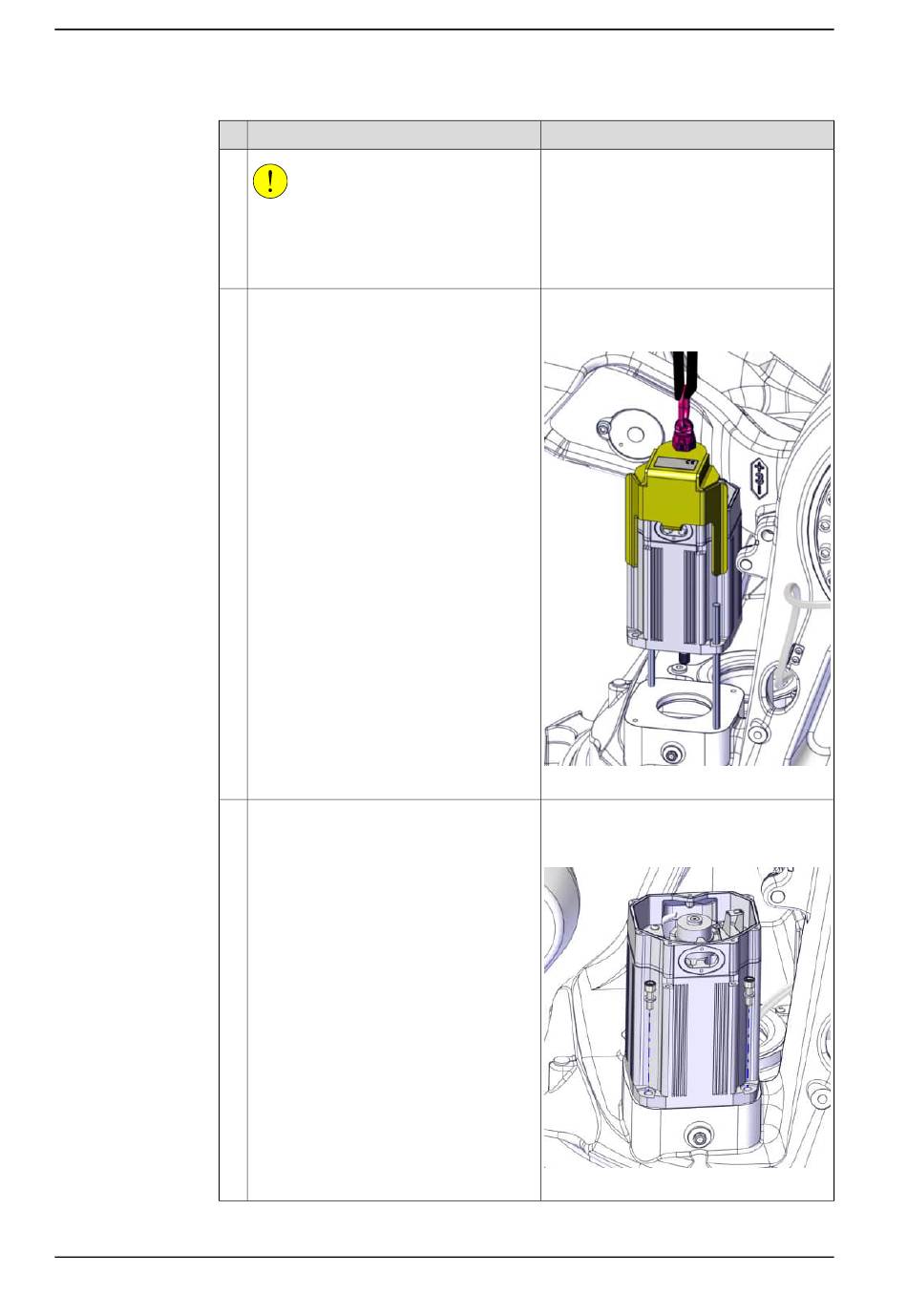

Abaissez le moteur en position.
•
Veillez à ce que le pignon du moteur
s'accouple correctement avec le
moyeu.
•
Veillez à ne pas endommager le pi-
gnon du moteur.
•
Assurez-vous que la sortie du pre-
sse-étoupe est orientée dans le sens
correct.
Fixez le moteur avec ses vis de fixation et
les rondelles.
Utilisez une extension d'embouts pour at-
teindre les vis.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
Accessoire de levage (chaîne):
3HAC15556-1
Outil de levage, moteur: 3HAC14459-1.
xx1500002084
Extension d'embouts: 3HAC12342-1
Couple de serrage :50 Nm.
Vis : M10x40 quality 12.9 Gleitmo (4 pièces)
xx1500002083
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
