Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U

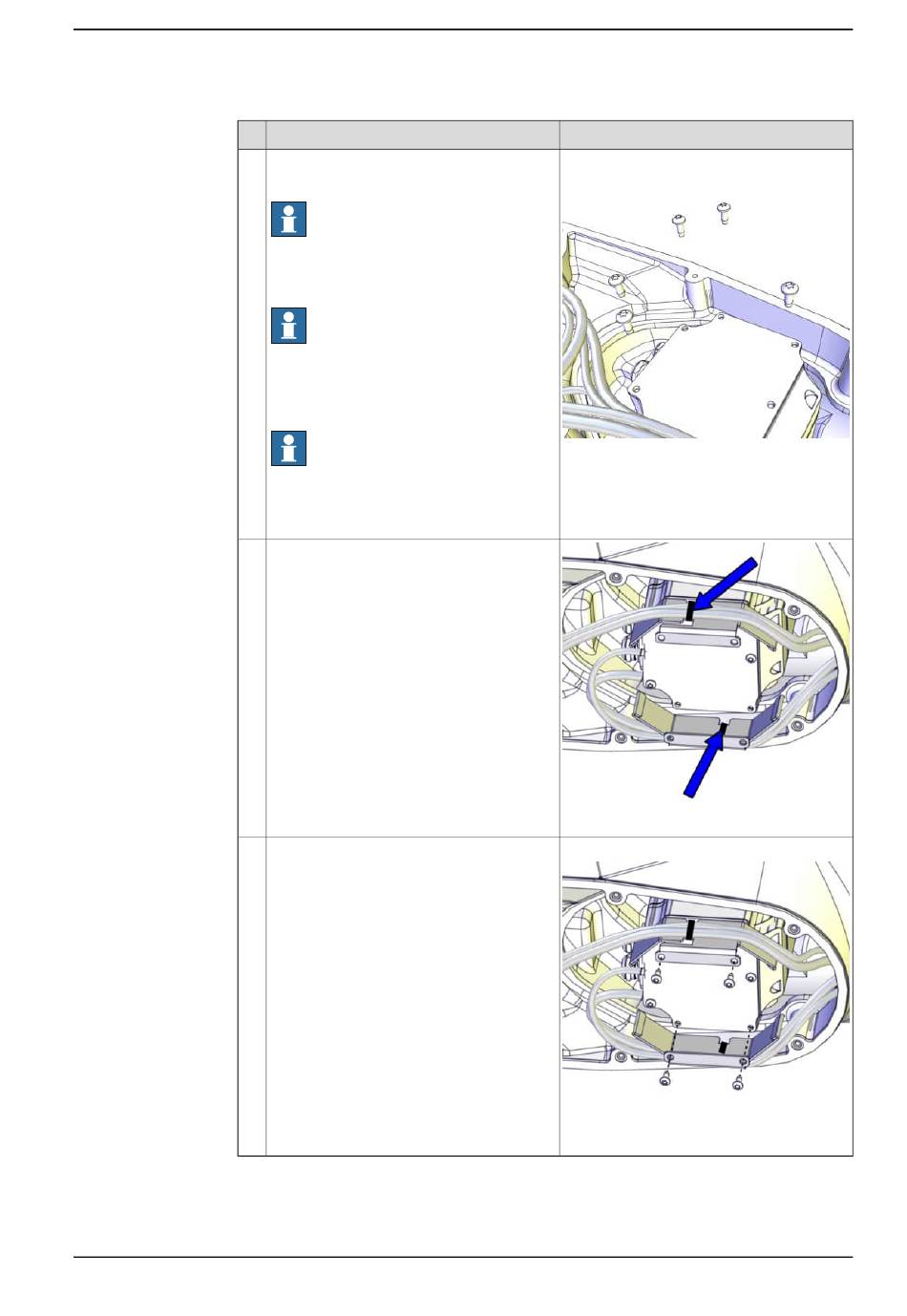

Action
Reposez le capot du moteur avec ses vis
de fixation.
Remarque
Ne remettez pas en place les vis de fixation
de la plaque de protection thermique à ce
stade.
Remarque
Ne réutilisez pas les vis de fixation autota-
raudeuses sous peine d'endommager les
filetages. Remplacez-les par des vis de
fixation standard.
Remarque
Vérifiez que les joints toriques ne sont pas
endommagés et sont correctement instal-
lés.
Fixez le faisceau de câbles à la plaque de
protection thermique à l'aide des brides de
câblage.
Fixez la plaque de protection thermique à
l'aide des vis.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
4.5.1 Remplacement du bras supérieur
Remarque
Vis : M5x12.
xx1200001013
xx1500001029
Vis : M5x12.
xx1500001030
Suite page suivante
4 Réparation
Suite
321
