4 Réparation
4.4.2 Remise en place du faisceau de câbles
Suite
3
4
5
6
7
Suite page suivante
270
Action

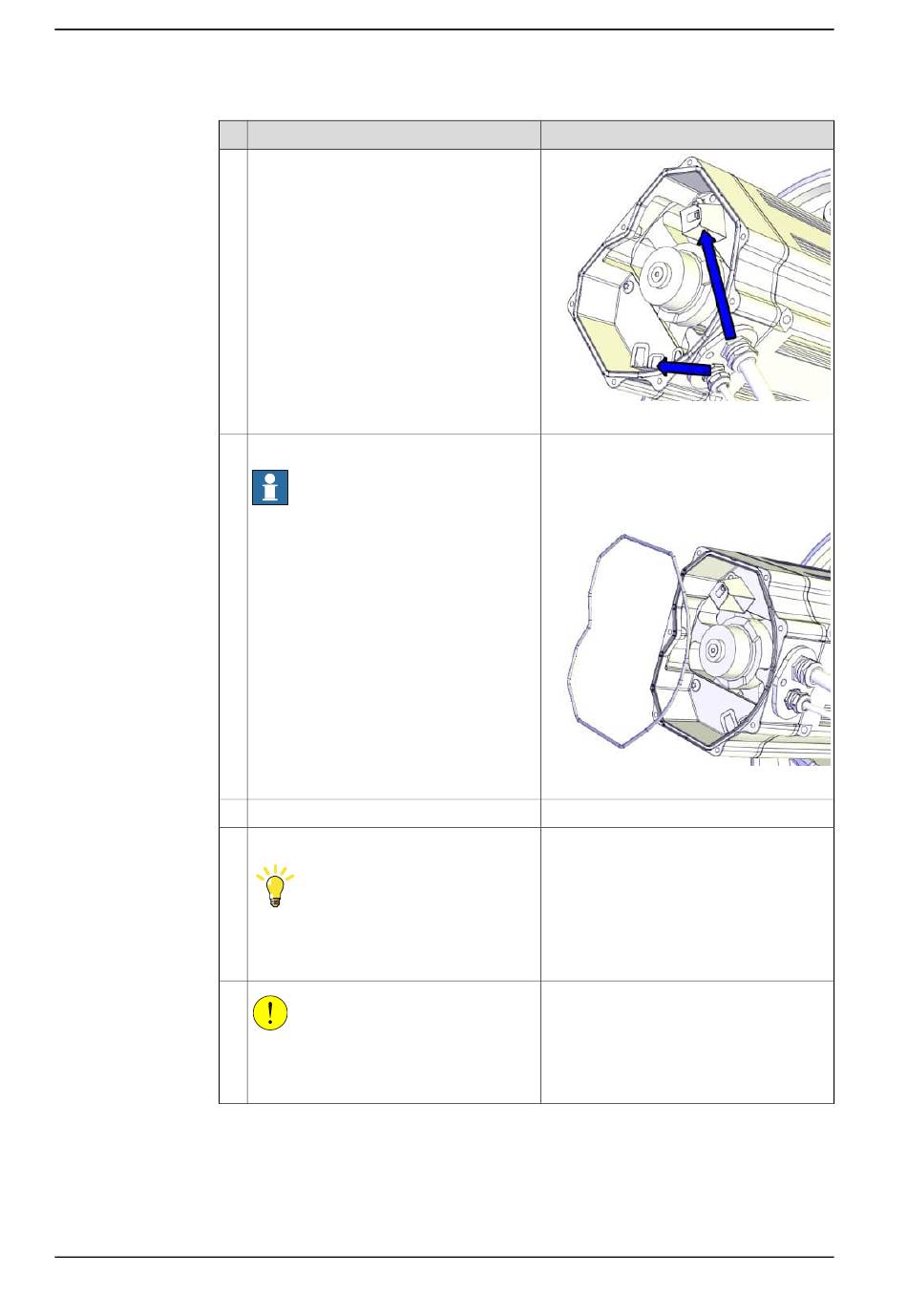

Raccordez les câbles moteur.
Effectuez le branchement suivant les mar-
quages sur les connecteurs.
Inspectez le joint torique.
Remarque
Remplacez-la si elle est endommagée.
Nettoyez le joint torique et sa rainure.
Remettez en place le joint torique.
Conseil
Lubrifiez le joint torique avec de la graisse
afin de faciliter son installation dans la rai-
nure.
ATTENTION
Lorsque vous posez le capot du moteur,
veillez à ne pas endommager les câbles
situés à l'intérieur.
© Copyright 2017 - 2023- ABB. Tous droits réservés.
Remarque
xx1200001066
Joint torique, axe 1 : 3HAC054692-002
Joint torique, axe 2 : 3HAC054692-002
Joint torique, axe 3 : 3HAC054692-002
Joint torique, axe 4 : 3HAC054692-001
xx1200001070
Manuel du produit - IRB 6700Inv / IRB 6700I
3HAC058254-004 Révision: U
